Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de septiembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/08/2025
Fecha de medición final: 31/08/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se registraron caídas de tensión notorias en varios momentos. La más significativa ocurrió el 10 de agosto a las 16:30 h, con una disminución del 15%. En este periodo se detectaron 6 caídas de tensión entre el 7% y el 15%. Este fenómeno se ha observado en todos los meses anteriores, con 2 eventos en el mes previo y 14 en el antepasado.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.58% en tensión y 4.7% en corriente, similares a los resultados del mes anterior, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 13ª y 17ª, entre otras. El THD de corriente promedio fue de 13.2%, superior al 9.53% del mes anterior.

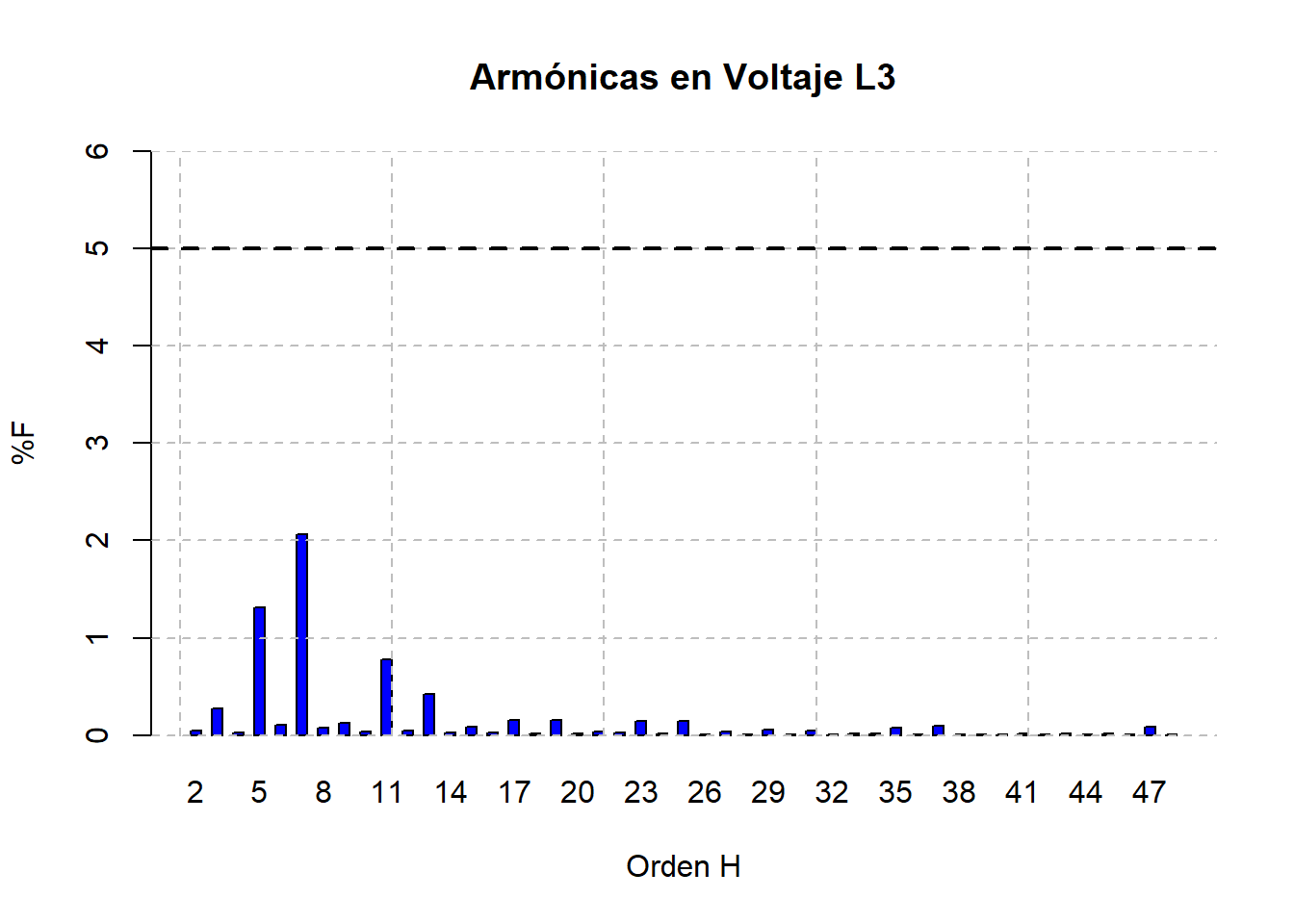

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 7ª, seguida de la 5ª, 11ª, 13ª, 3ª, 9ª, 17ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 2.35%, valor apenas superior al 2.1% registrado el mes anterior.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, ya que en este mes se registraron 6 caídas de tensión, mientras que en los meses anteriores fueron 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos durante dos meses consecutivos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34997.21 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.35 0 - 5 %
THDi % 13.2 ---
Flicker Pst 0.17 0-1 p.u.
Flicker Plt 0.37 0-0.8 p.u.
Desbalance Dv % 0.58 0 - 2 %
Desbalance Di % 4.7 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,050.16 3,685.17 5,383.29 5,226.24 6,006.65 6,190.24 6,514.27
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
221.71 406.73 682.87 661.24 831.30 875.92 964.11
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,064.68 3,705.14 5,426.50 5,268.13 6,061.23 6,245.43 6,572.67
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.06 1.54 1.88 1.90 2.35 2.55 2.88
THDi (%)
min. p5 p50 mean. p95 p99 max.
6.35 7.62 9.11 9.54 13.20 16.79 18.48
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.17 0.28 0.42 0.42 0.58 0.62 0.66
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.43 1.97 3.20 3.25 4.70 5.34 6.03
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,635.10 34,122.14 35,129.16 34,997.21 35,607.34 35,816.25 36,014.85
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
49.35 61.20 90.14 87.47 102.07 105.85 112.62
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.17 0.38 11.61
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.10 0.12 0.20 0.37 2.55 5.48
Factor K
min. p5 p50 mean. p95 p99 max.
1.15 1.21 1.30 1.33 1.60 1.94 2.15

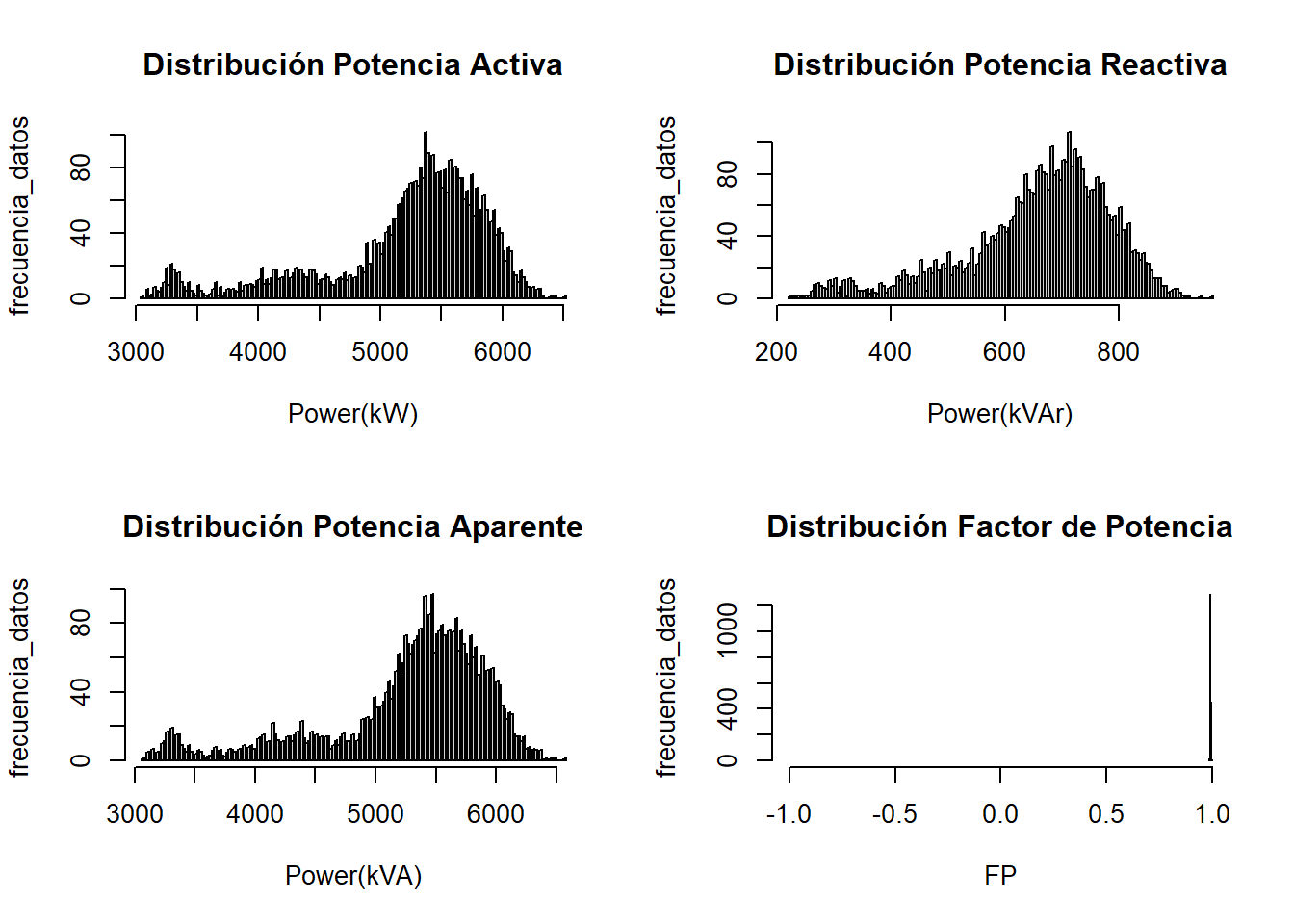

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :3050 Min. :222 Min. :3065 Min. :0.99
1st Qu.:5021 1st Qu.:601 1st Qu.:5059 1st Qu.:0.99
Median :5383 Median :683 Median :5426 Median :0.99
Mean :5226 Mean :661 Mean :5268 Mean :0.99
3rd Qu.:5674 3rd Qu.:748 3rd Qu.:5723 3rd Qu.:0.99
Max. :6514 Max. :964 Max. :6573 Max. :1.00

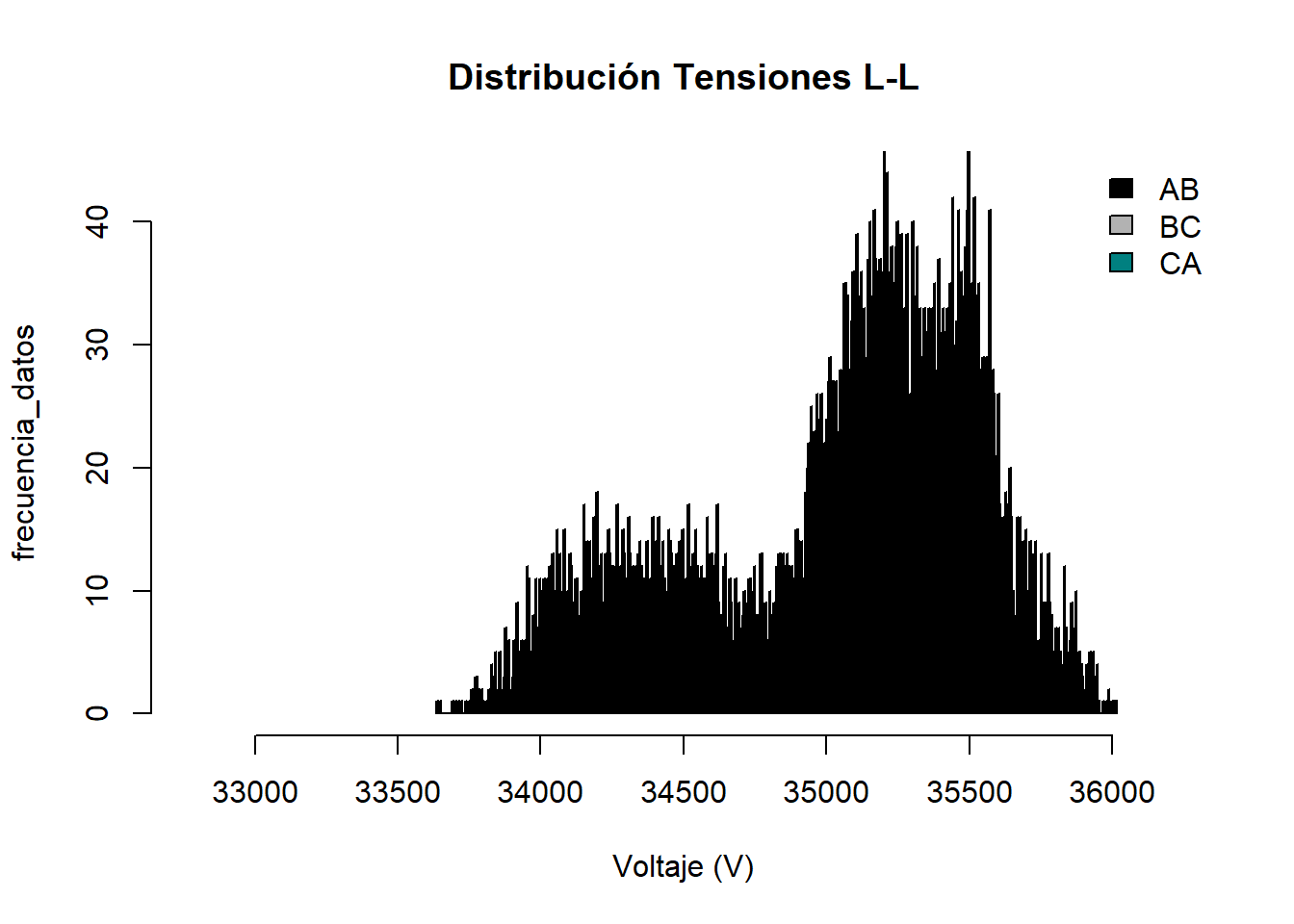

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33635 Min. :33905 Min. :33782
1st Qu.:34475 1st Qu.:34746 1st Qu.:34607
Median :35032 Median :35339 Median :35110
Mean :34867 Mean :35160 Mean :34965
3rd Qu.:35210 3rd Qu.:35512 3rd Qu.:35289
Max. :35714 Max. :36015 Max. :35816

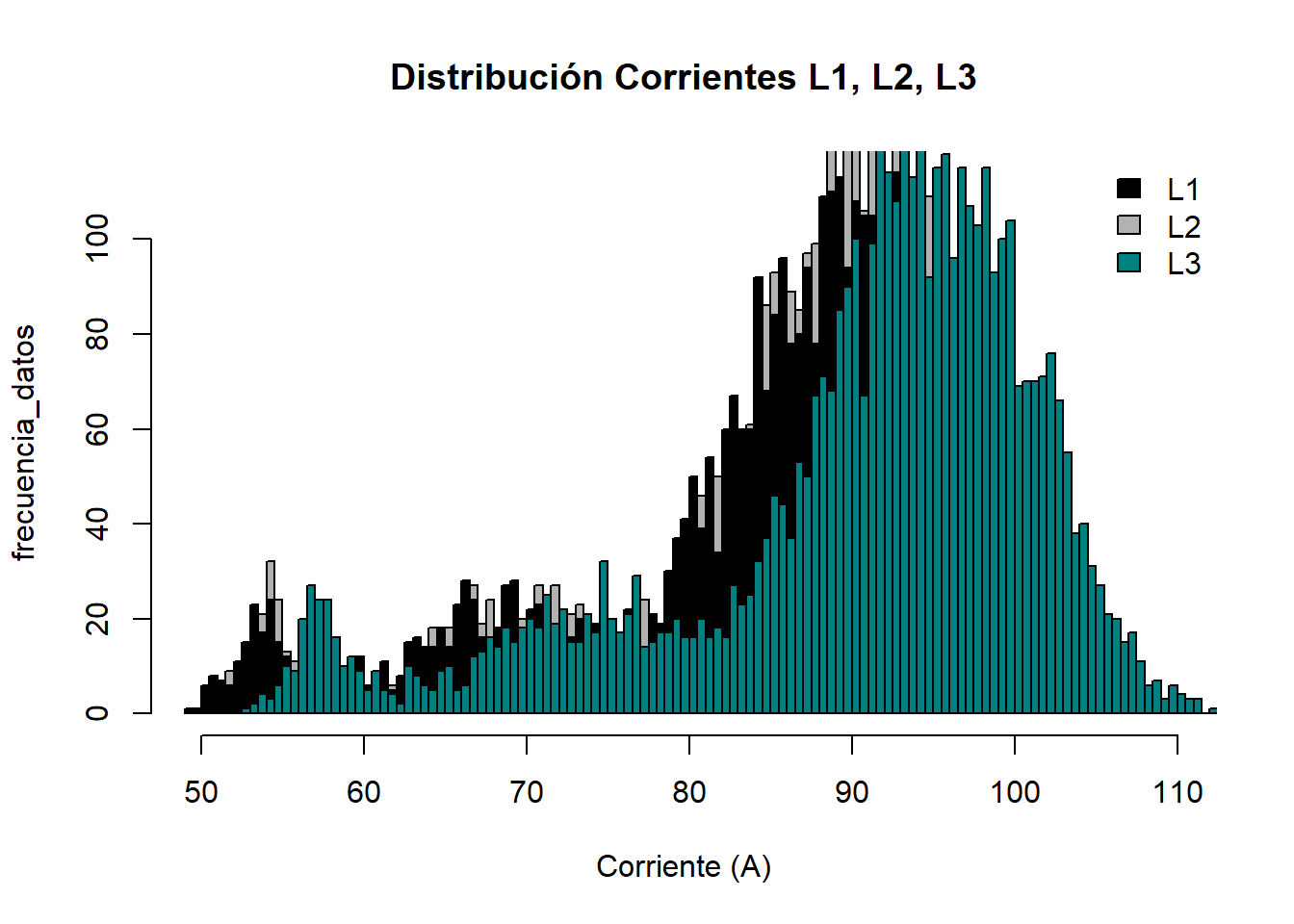

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 49 Min. : 50 Min. : 53
1st Qu.: 81 1st Qu.: 82 1st Qu.: 87
Median : 89 Median : 89 Median : 93
Mean : 86 Mean : 86 Mean : 90
3rd Qu.: 94 3rd Qu.: 94 3rd Qu.: 98
Max. :110 Max. :109 Max. :113

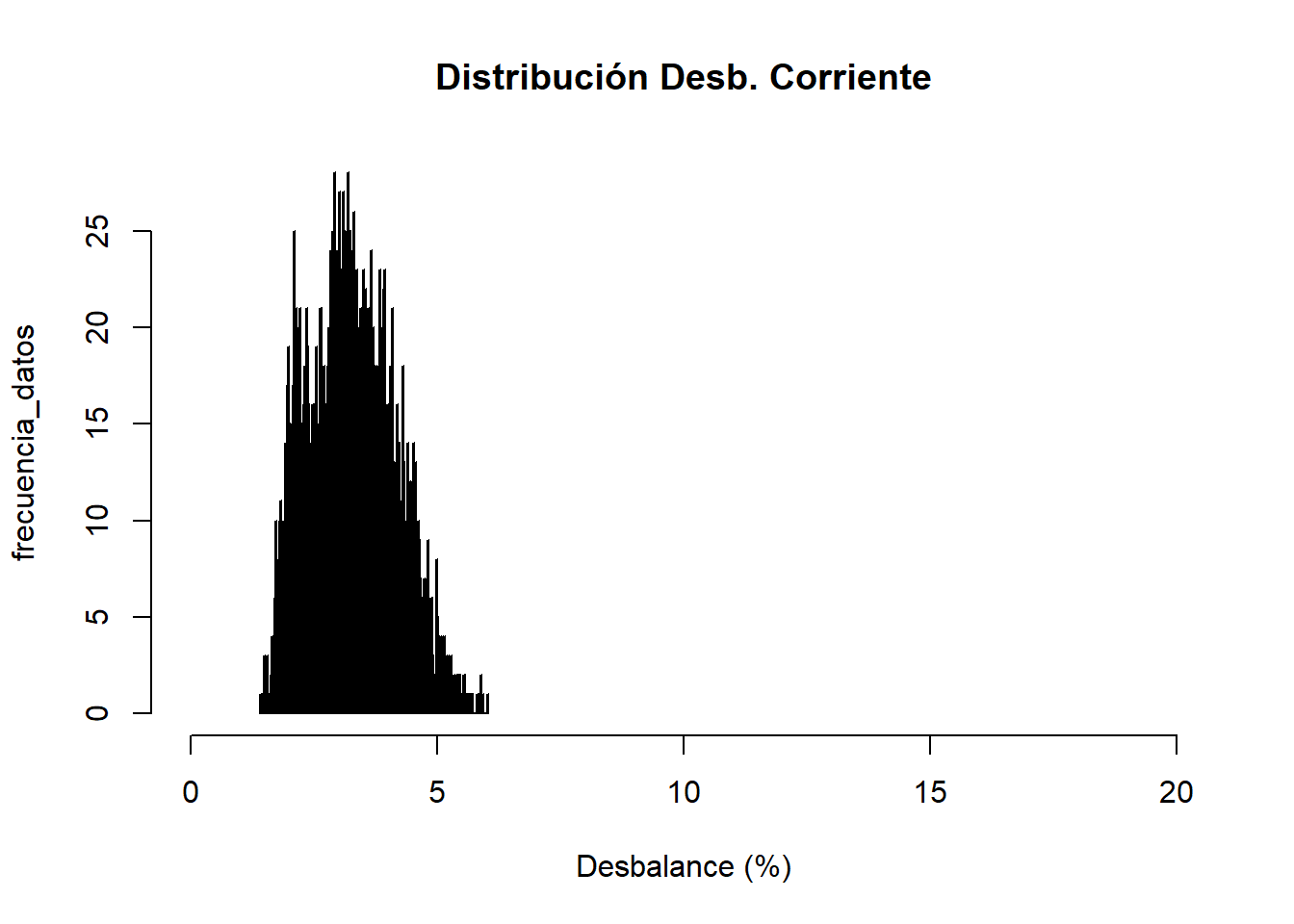

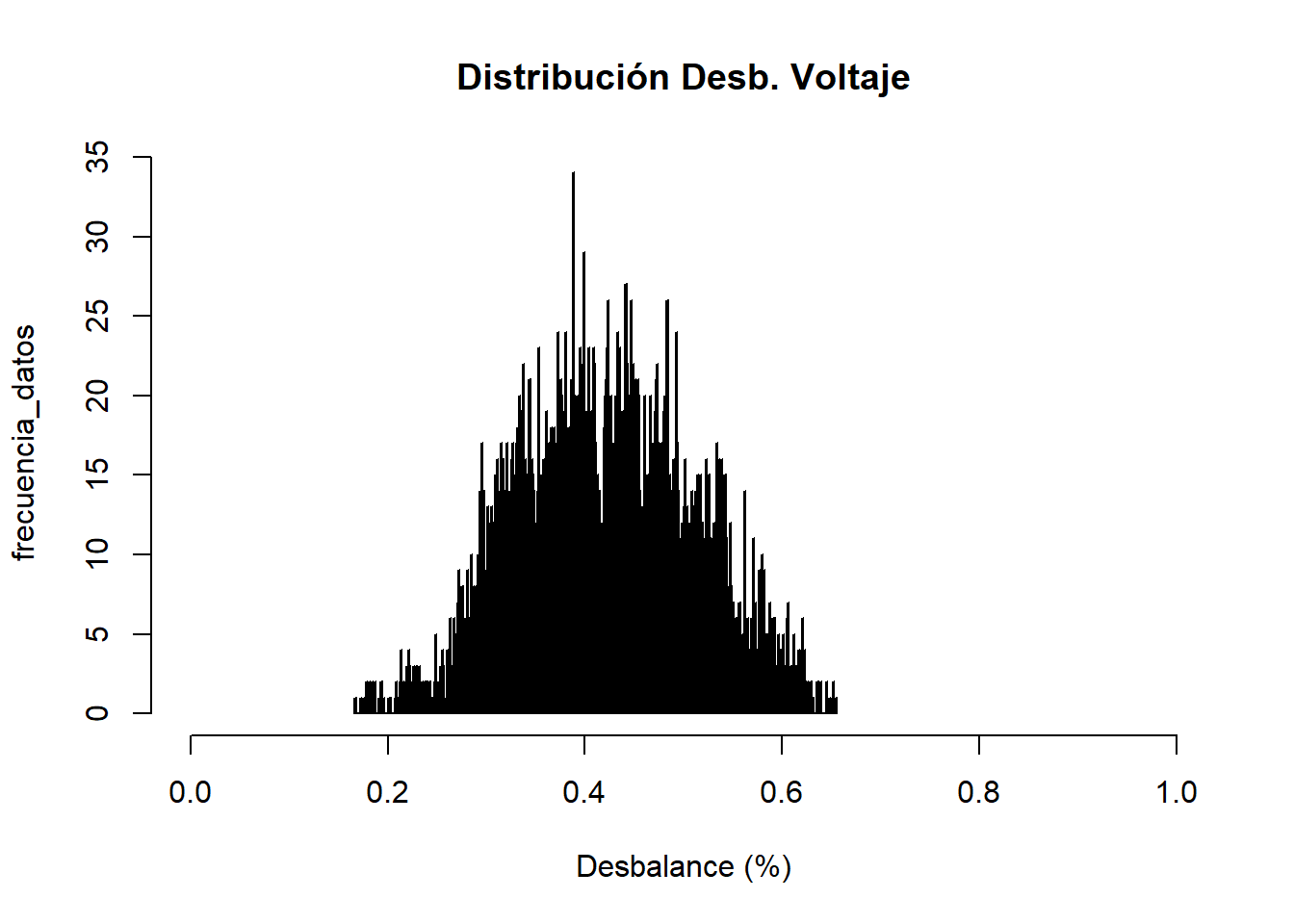

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.4 Min. :0.17
1st Qu.:2.6 1st Qu.:0.35
Median :3.2 Median :0.42
Mean :3.2 Mean :0.42
3rd Qu.:3.9 3rd Qu.:0.48
Max. :6.0 Max. :0.66

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.04

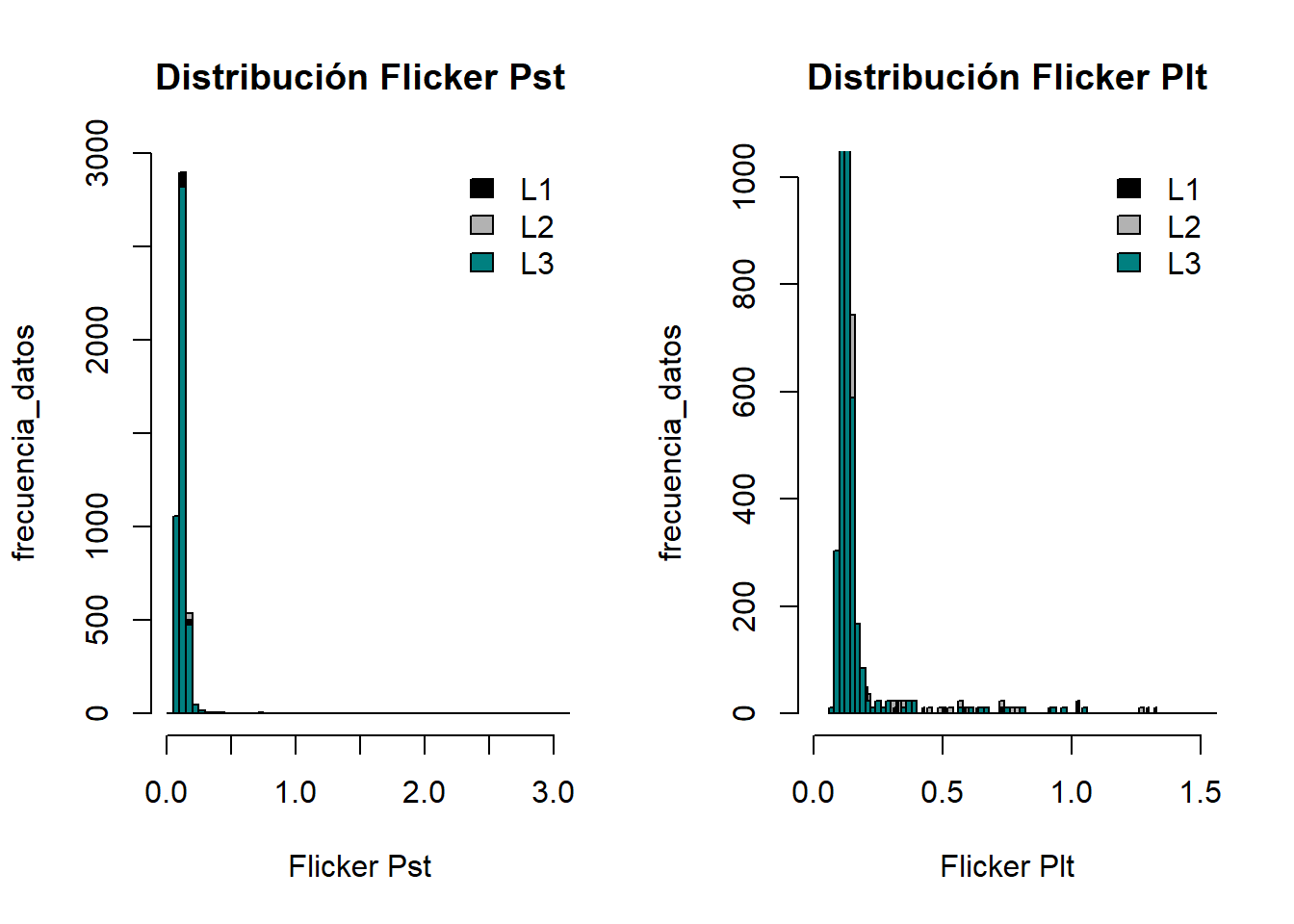

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0510 Min. :0.0480 Min. : 0.0490 Min. :0.0800 Min. :0.0780 Min. :0.0780
1st Qu.:0.1030 1st Qu.:0.1030 1st Qu.: 0.1010 1st Qu.:0.1140 1st Qu.:0.1150 1st Qu.:0.1130
Median :0.1210 Median :0.1210 Median : 0.1180 Median :0.1250 Median :0.1260 Median :0.1240
Mean :0.1365 Mean :0.1442 Mean : 0.1462 Mean :0.1793 Mean :0.2092 Mean :0.2119
3rd Qu.:0.1380 3rd Qu.:0.1390 3rd Qu.: 0.1370 3rd Qu.:0.1400 3rd Qu.:0.1440 3rd Qu.:0.1430
Max. :5.8800 Max. :8.0030 Max. :11.6120 Max. :2.5680 Max. :4.9580 Max. :5.4840
NA's :1 NA's :1 NA's :1 NA's :22 NA's :22 NA's :22

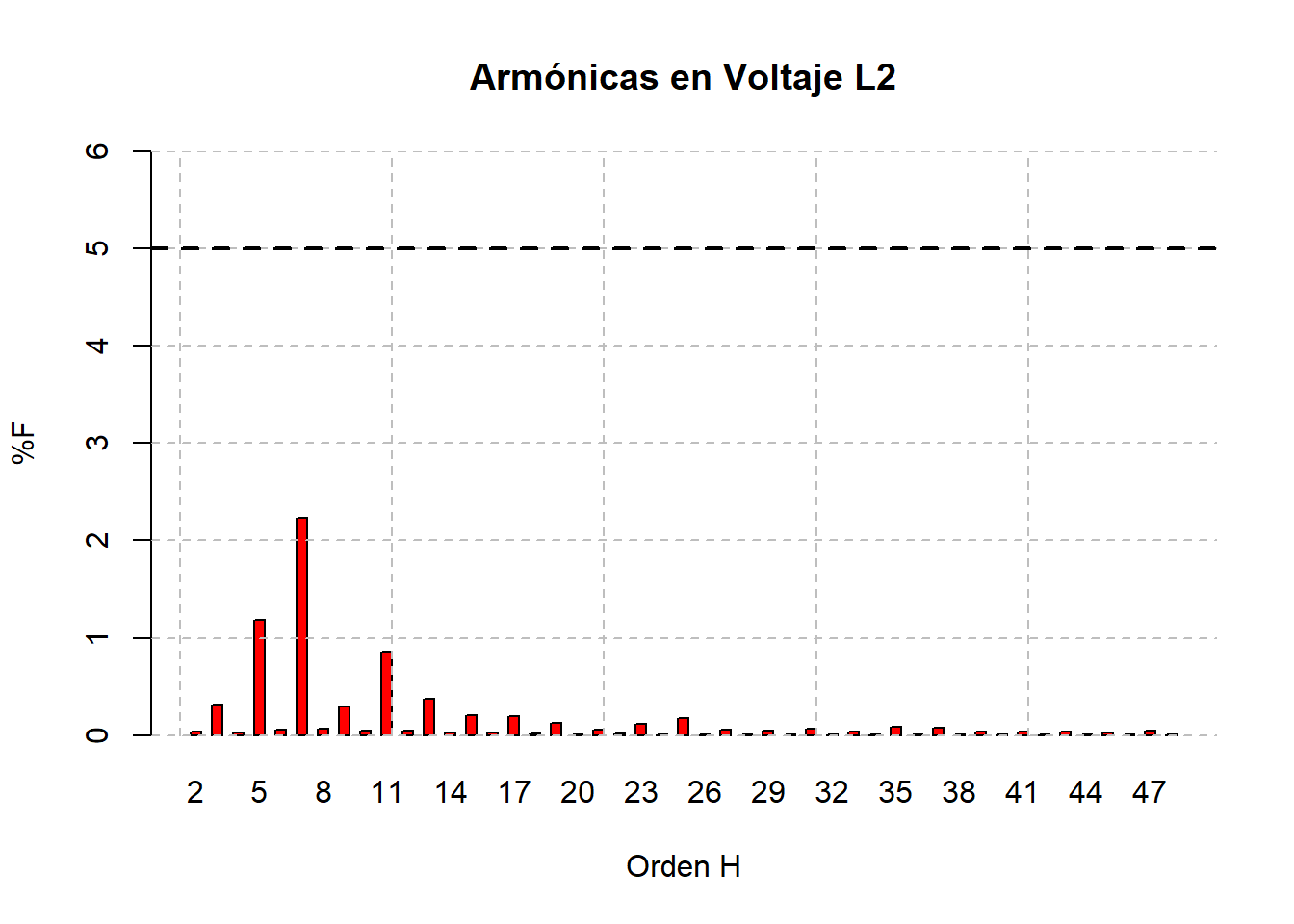

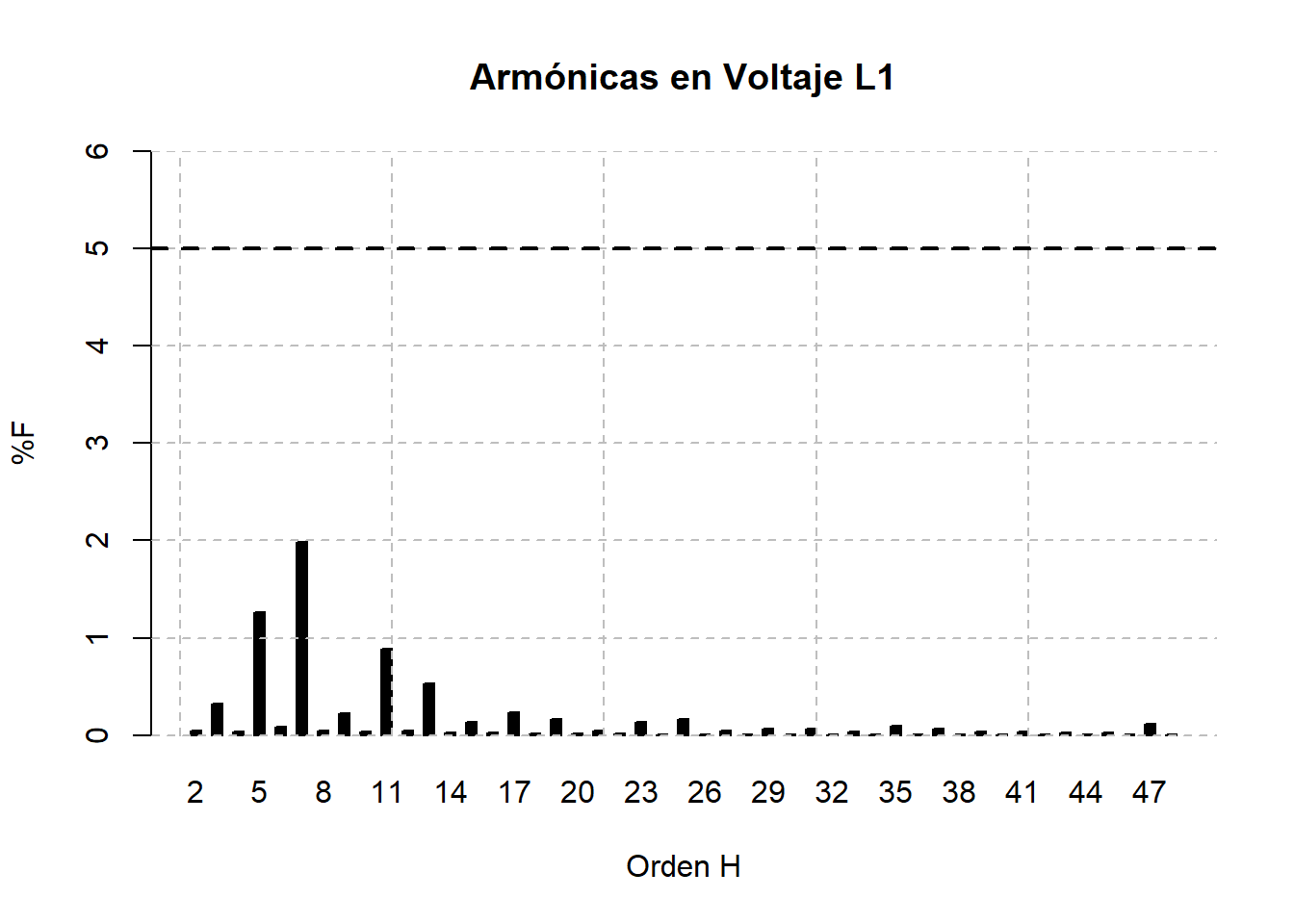

Sección: Armónicas en Voltaje

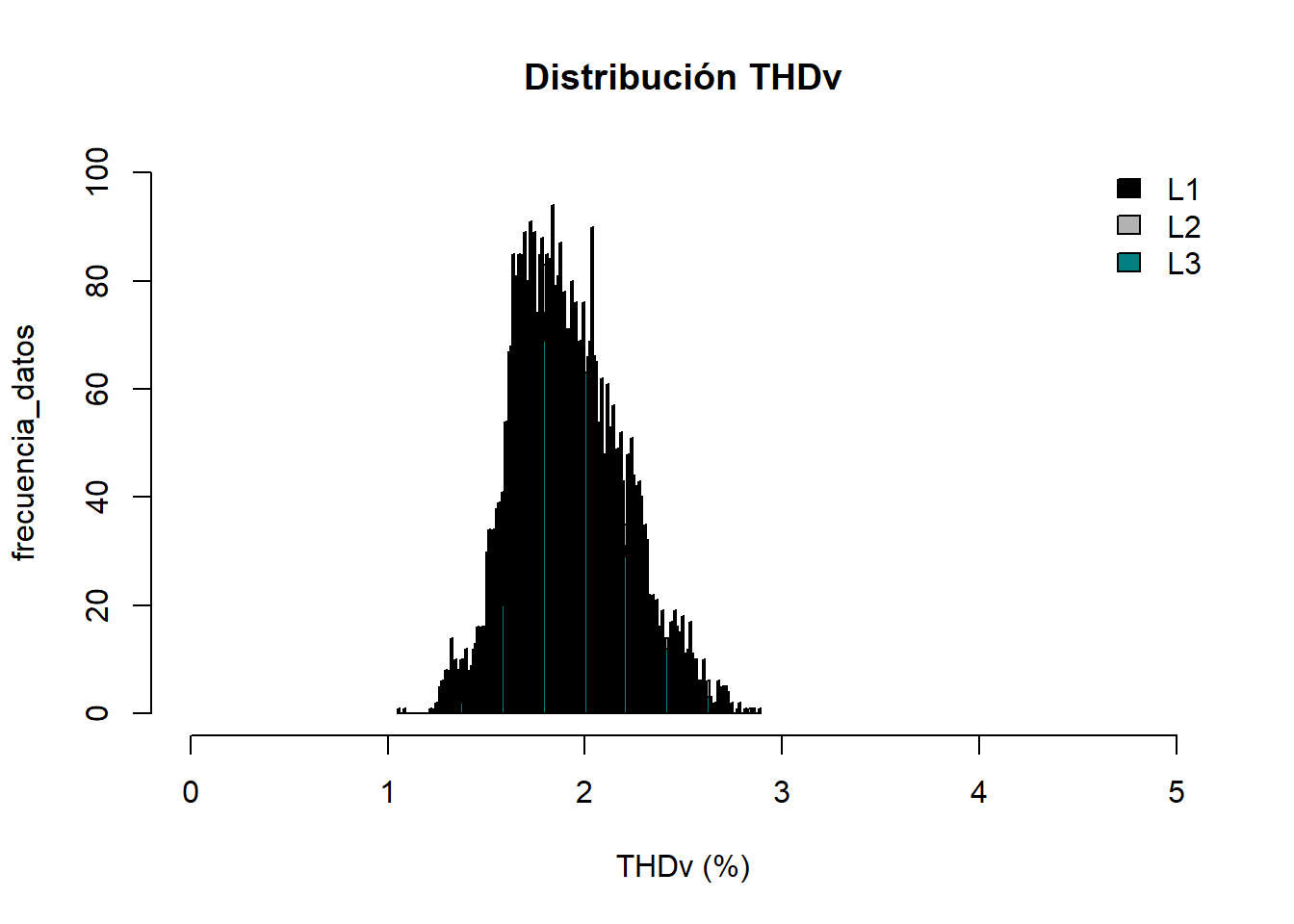

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.3 Min. :1.1
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :1.8 Median :2.0 Median :1.9
Mean :1.8 Mean :2.0 Mean :1.9
3rd Qu.:2.0 3rd Qu.:2.2 3rd Qu.:2.0
Max. :2.5 Max. :2.9 Max. :2.6

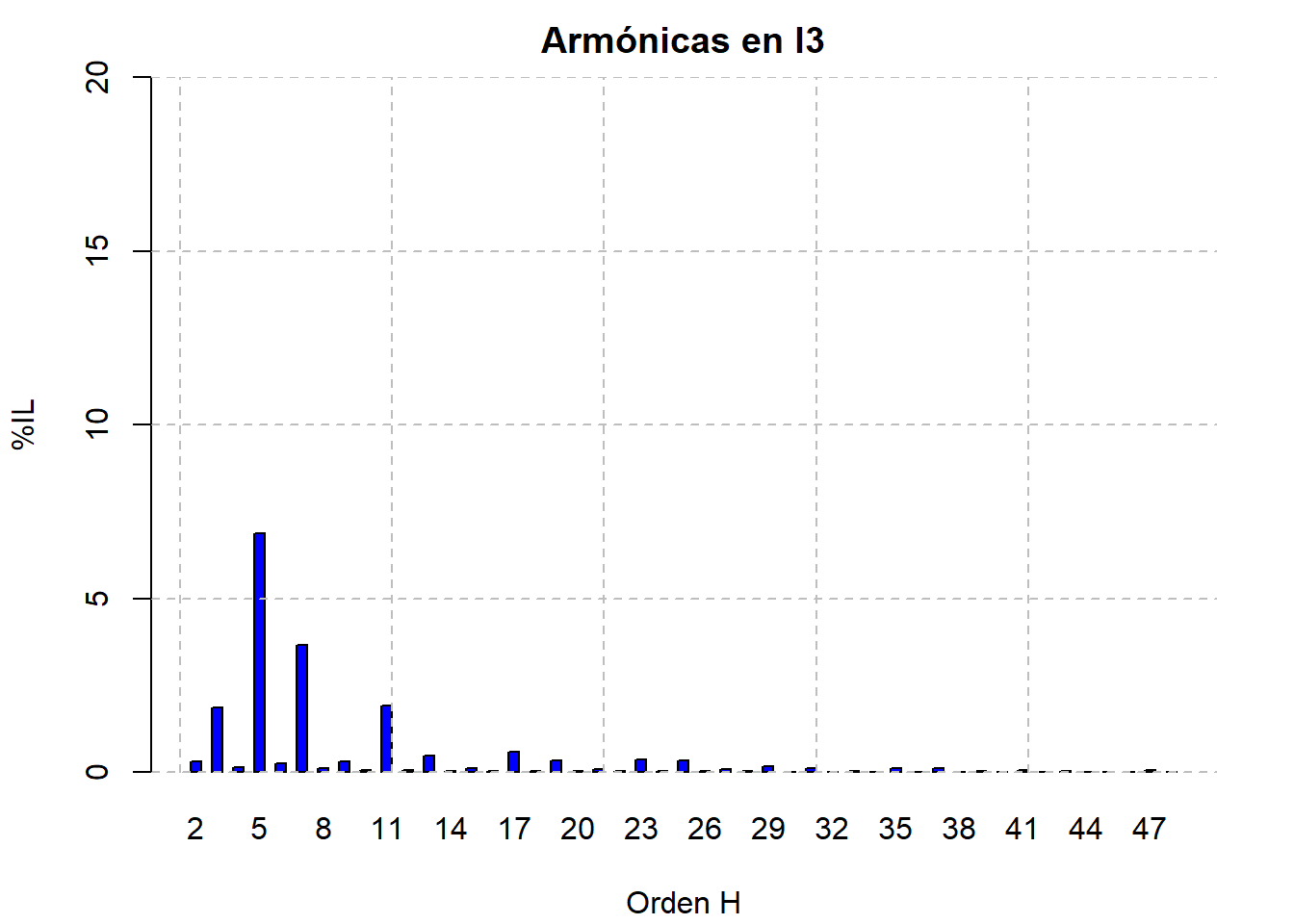

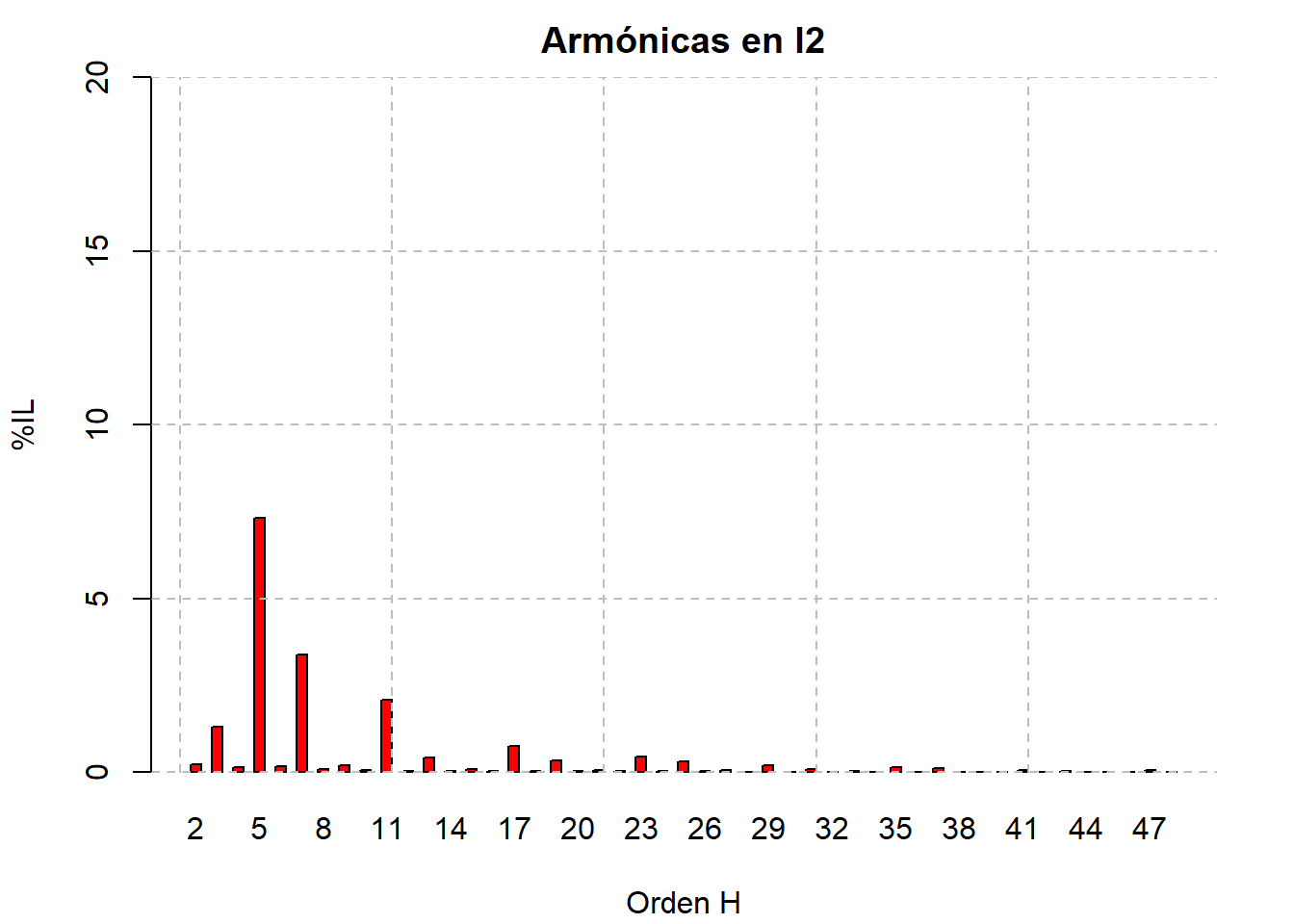

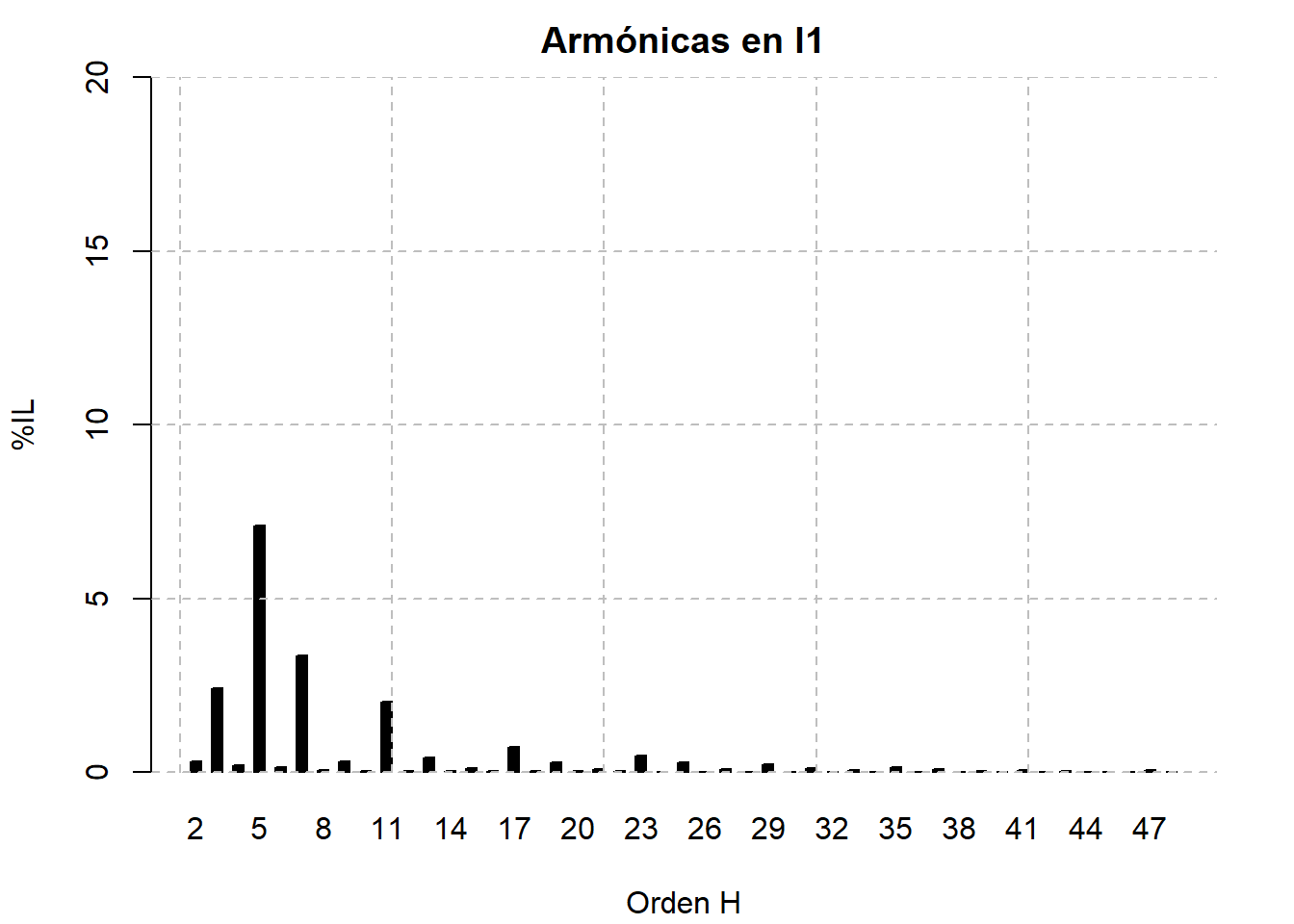

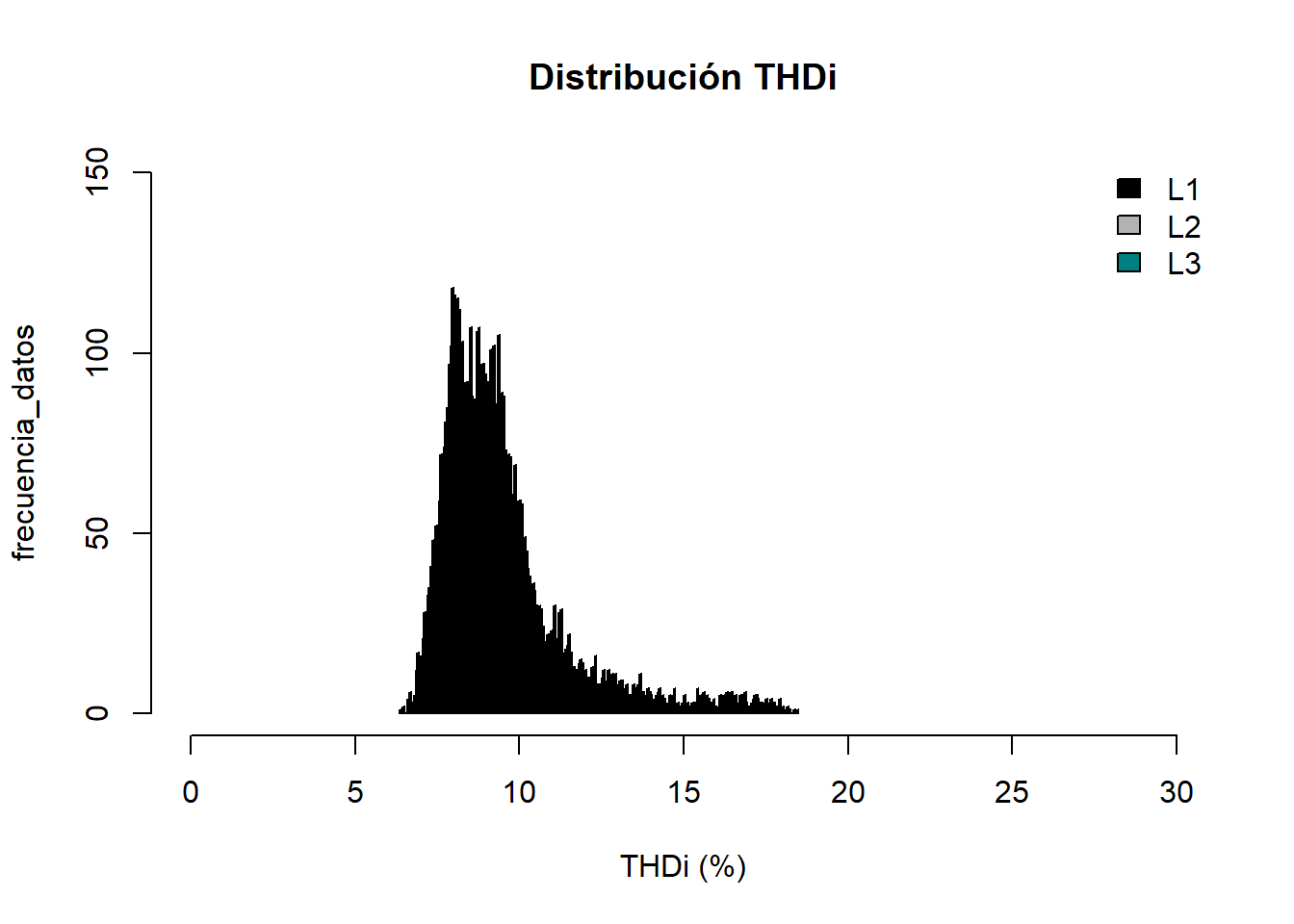

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 6.8 Min. : 6.9 Min. : 6.3
1st Qu.: 8.7 1st Qu.: 8.8 1st Qu.: 8.0
Median : 9.3 Median : 9.4 Median : 8.5
Mean : 9.8 Mean : 9.9 Mean : 9.0
3rd Qu.:10.3 3rd Qu.:10.2 3rd Qu.: 9.3
Max. :18.2 Max. :18.5 Max. :17.2

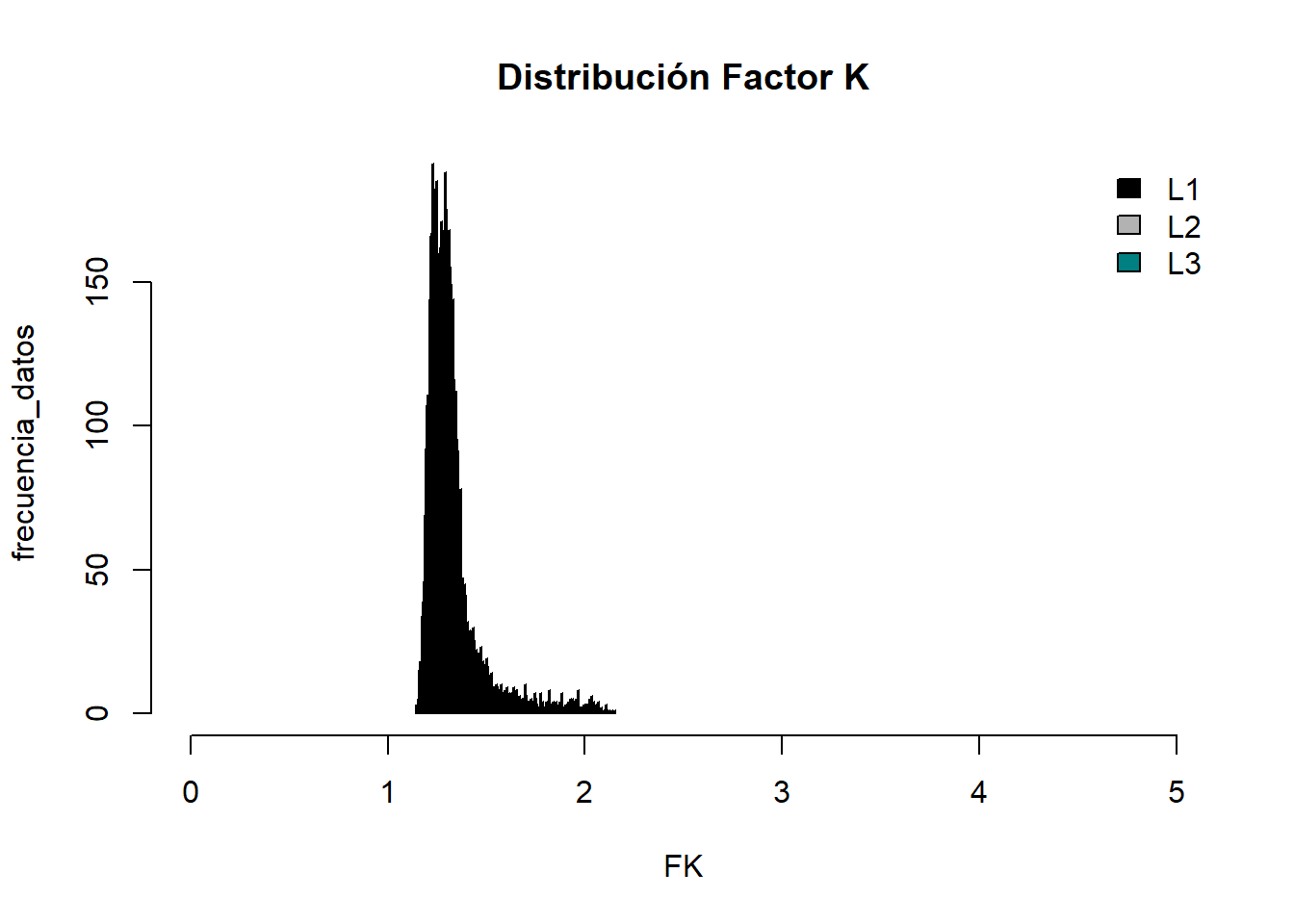

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.18 Min. :1.18 Min. :1.15
1st Qu.:1.27 1st Qu.:1.28 1st Qu.:1.23
Median :1.31 Median :1.32 Median :1.26
Mean :1.34 Mean :1.36 Mean :1.29
3rd Qu.:1.36 3rd Qu.:1.37 3rd Qu.:1.30
Max. :2.12 Max. :2.15 Max. :2.01
