Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

5 de septiembre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/08/2025
Fecha de medición final: 31/08/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.997 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 8.02 NO CUMPLE APLICA
Flicker Pst 0.17 CUMPLE APLICA
Flicker Plt 0.37 CUMPLE APLICA
Desbalance Dv % 0.58 CUMPLE APLICA
Desbalance Di % 3.25 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga le aplican todos los criterios del Código de Red. De acuerdo con las mediciones de este mes, no cumple con todos los requerimientos de calidad de la potencia, presentando incumplimientos en la Distorsión Armónica Total de Demanda (DATD) y en algunas armónicas individuales. Esta misma condición de incumplimiento se reportó el mes anterior.

  • La DATD medida fue de 8.02%, ligeramente superior al límite máximo permitido de 8%. En meses previos se registraron valores de 8.21%, 7.68% y 7.7%.

  • La 5ª armónica alcanzó un valor de 7.10% (frente a 7.19% del mes anterior), superando el límite máximo de 7%. Se recomienda implementar medidas para reducir esta armónica y evitar permanecer en valores críticos cercanos al límite normativo.

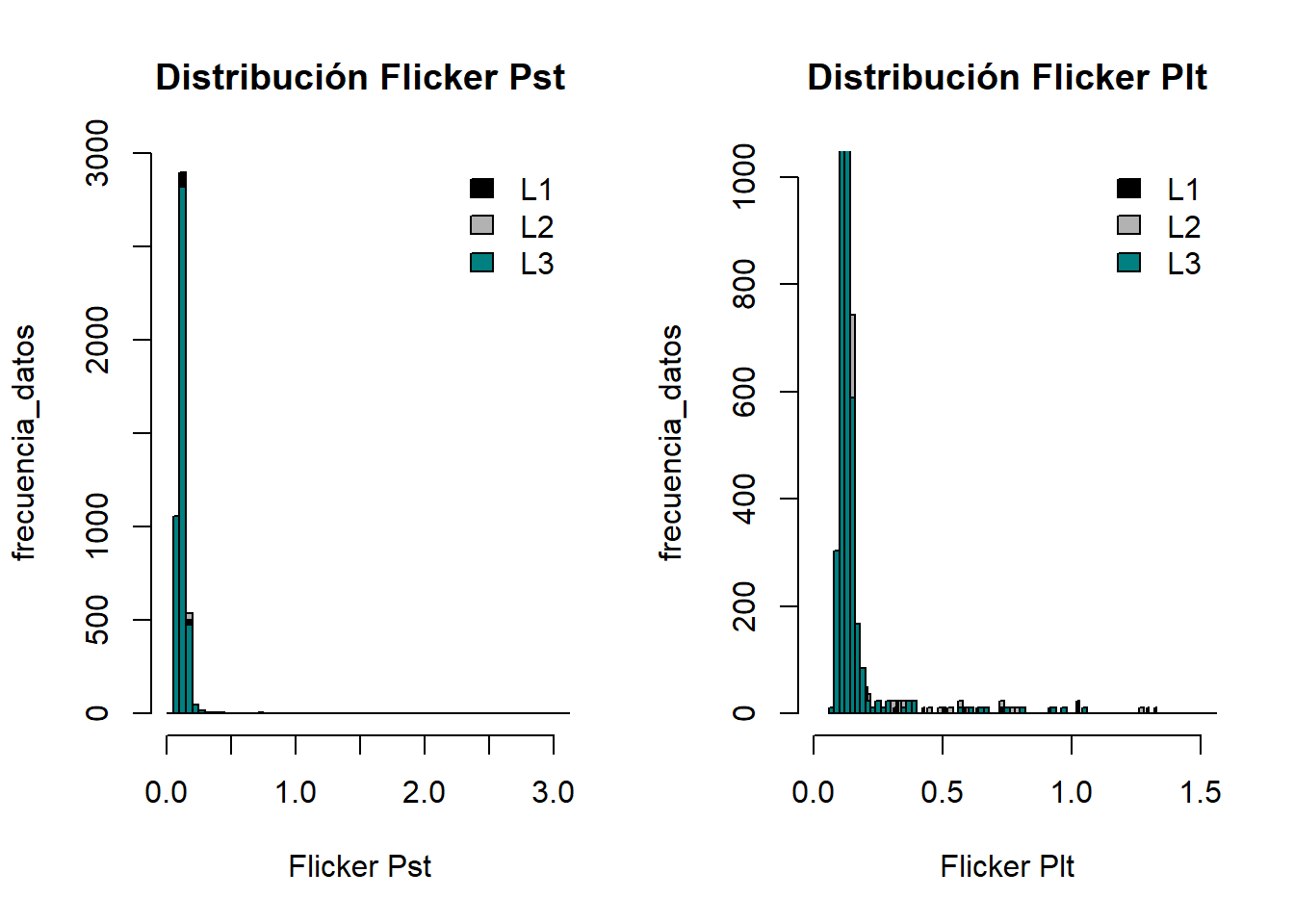

  • El flicker de larga duración (Plt) alcanzó 0.37 durante el 95% del tiempo de medición, muy por debajo del límite de 0.8. Los valores de meses anteriores fueron 0.37, 0.68, 1.33 y 2.0, respectivamente. El flicker de corta duración (Pst) se mantuvo consistentemente muy por debajo del límite de 1.0.

Importante

  • El centro de carga cuenta con bancos automáticos de capacitores instalados en todos los transformadores. Algunos disponen de reactores de rechazo, mientras que otros se reportan como filtros, sin especificación de la armónica a eliminar. Se recomienda identificar en qué transformador existe la mejor oportunidad de reducir la 5ª armónica, siguiendo la recomendación realizada en reportes anteriores.

  • En la subestación principal, se debe verificar la existencia y correcta operación de relevadores de tensión (27/59) y de frecuencia (81), confirmando que sus ajustes estén dentro de los rangos establecidos en el Código de Red. Asimismo, se debe asegurar que el fusible principal de la subestación cuente con capacidad interruptiva superior a la corriente de cortocircuito de 3.05 kA.

  • Dado que se trata de un Usuario Calificado, le aplica todo lo relativo a los sistemas de comunicación TIC, por lo que debe garantizarse que dicho sistema opere adecuadamente y cumpla con lo establecido en la normativa.

Precaución
  • Aunque este mes las caídas de tensión fueron menos críticas, el fenómeno persiste y debe atenderse. Es importante verificar que no estén afectando el funcionamiento de equipos sensibles en el centro de carga y realizar un análisis detallado para identificar las causas de estas variaciones de tensión.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
3,050.16 3,685.17 5,383.29 5,226.24 6,006.65 6,190.24 6,514.27
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
221.71 406.73 682.87 661.24 831.30 875.92 964.11
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
3,064.68 3,705.14 5,426.50 5,268.13 6,061.23 6,245.43 6,572.67
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.06 1.54 1.88 1.90 2.35 2.55 2.88
TDD (%)
min. p5 p50 mean. p95 p99 max.
4.82 6.12 7.05 7.07 8.02 8.43 8.87
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.17 0.28 0.42 0.42 0.58 0.62 0.66
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.43 1.97 3.20 3.25 4.70 5.34 6.03
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.01 60.02 60.04
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,635.10 34,122.14 35,129.16 34,997.21 35,607.34 35,816.25 36,014.85
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
49.35 61.20 90.14 87.47 102.07 105.85 112.62
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.17 0.38 11.61
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.08 0.10 0.12 0.20 0.37 2.55 5.48

Sección: Potencias

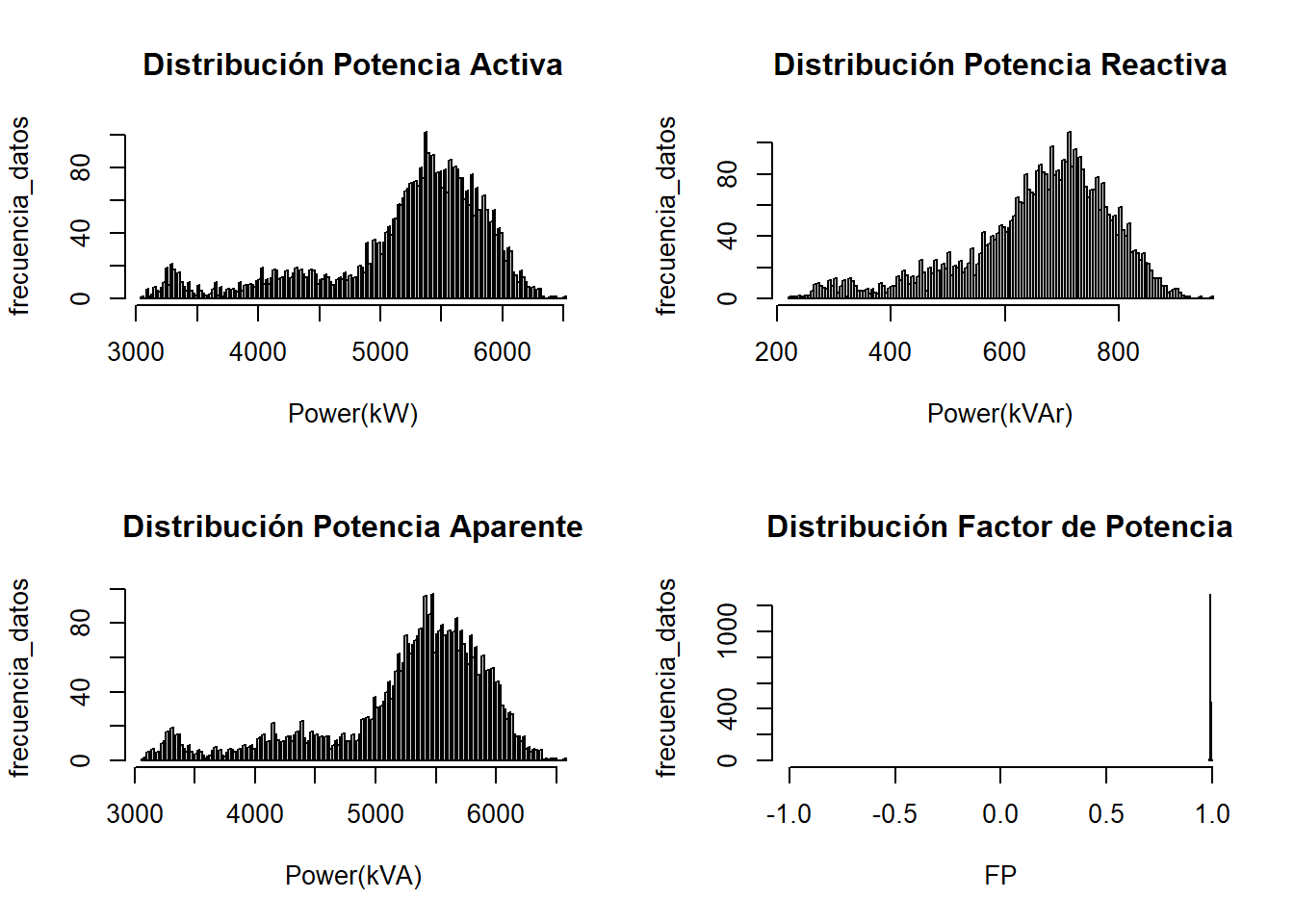

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :3050 Min. :222 Min. :3065
1st Qu.:5021 1st Qu.:601 1st Qu.:5059
Median :5383 Median :683 Median :5426
Mean :5226 Mean :661 Mean :5268
3rd Qu.:5674 3rd Qu.:748 3rd Qu.:5723
Max. :6514 Max. :964 Max. :6573
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 1 1 1

Sección: Voltajes RMS

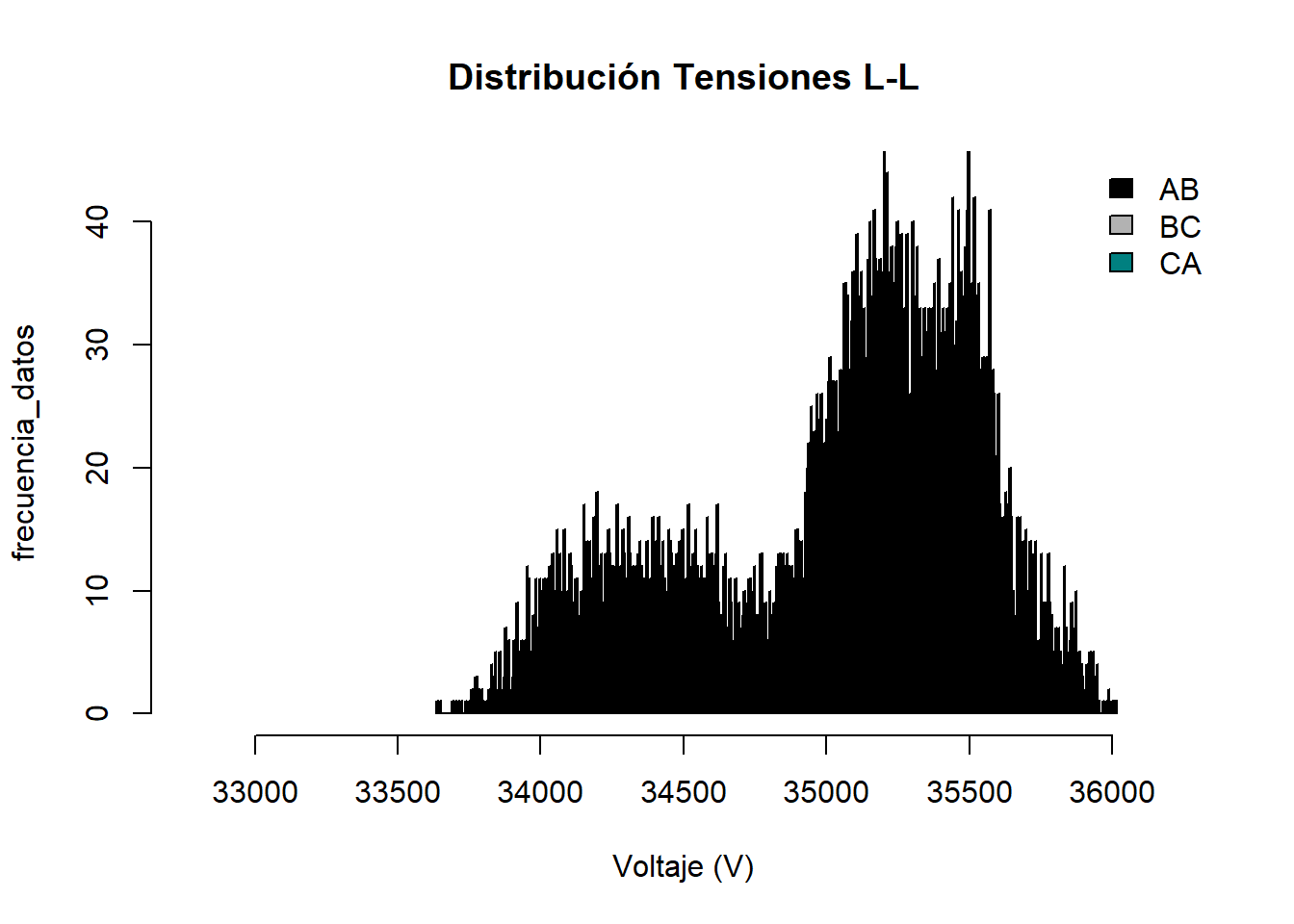

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :33635 Min. :33905 Min. :33782
1st Qu.:34475 1st Qu.:34746 1st Qu.:34607
Median :35032 Median :35339 Median :35110
Mean :34867 Mean :35160 Mean :34965
3rd Qu.:35210 3rd Qu.:35512 3rd Qu.:35289
Max. :35714 Max. :36015 Max. :35816
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
33635.1 34122.14 35129.16 34997.21 35607.34 35816.25 36014.85

Sección: Corrientes RMS

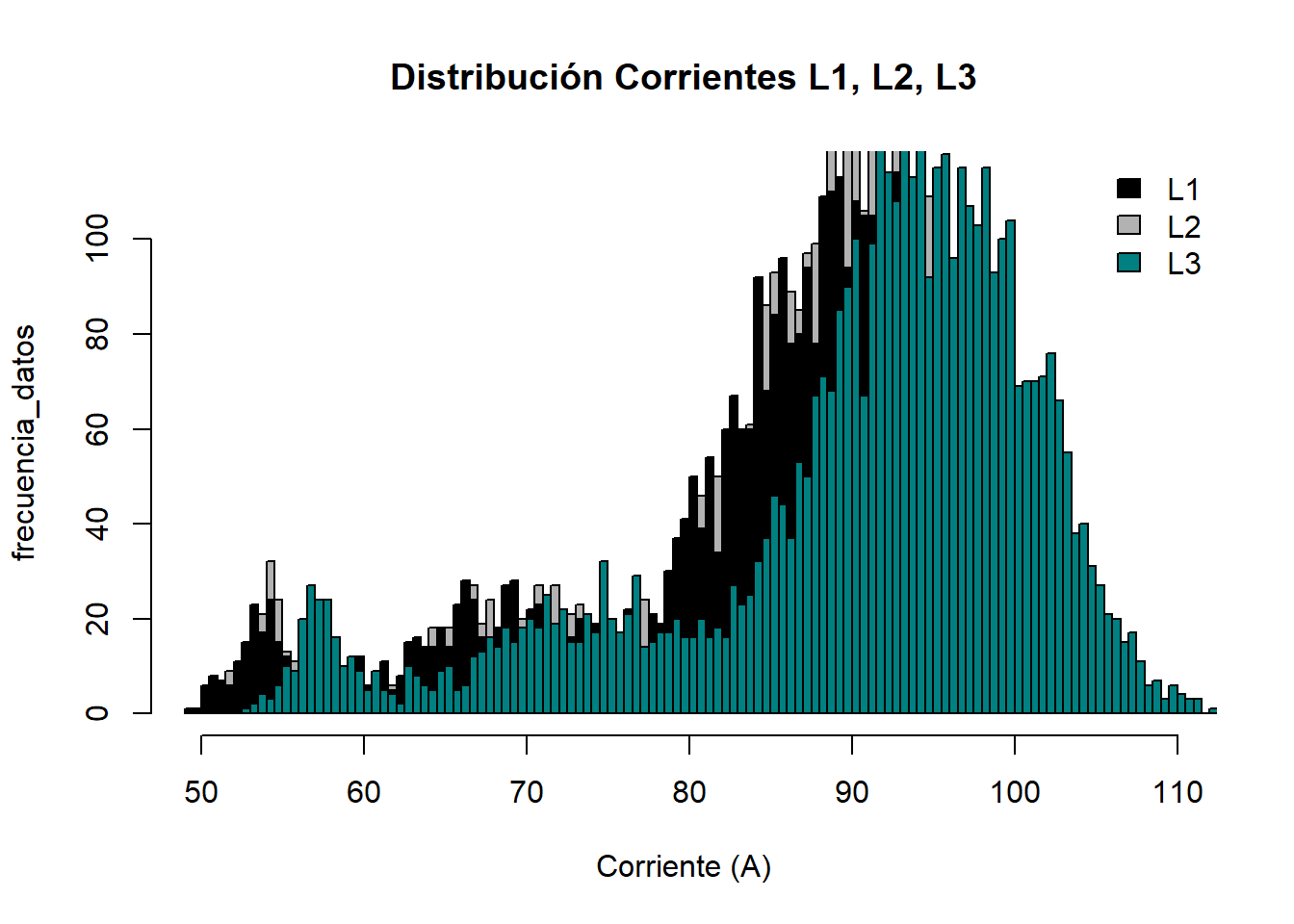

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 49 Min. : 50 Min. : 53
1st Qu.: 81 1st Qu.: 82 1st Qu.: 87
Median : 89 Median : 89 Median : 93
Mean : 86 Mean : 86 Mean : 90
3rd Qu.: 94 3rd Qu.: 94 3rd Qu.: 98
Max. :110 Max. :109 Max. :113

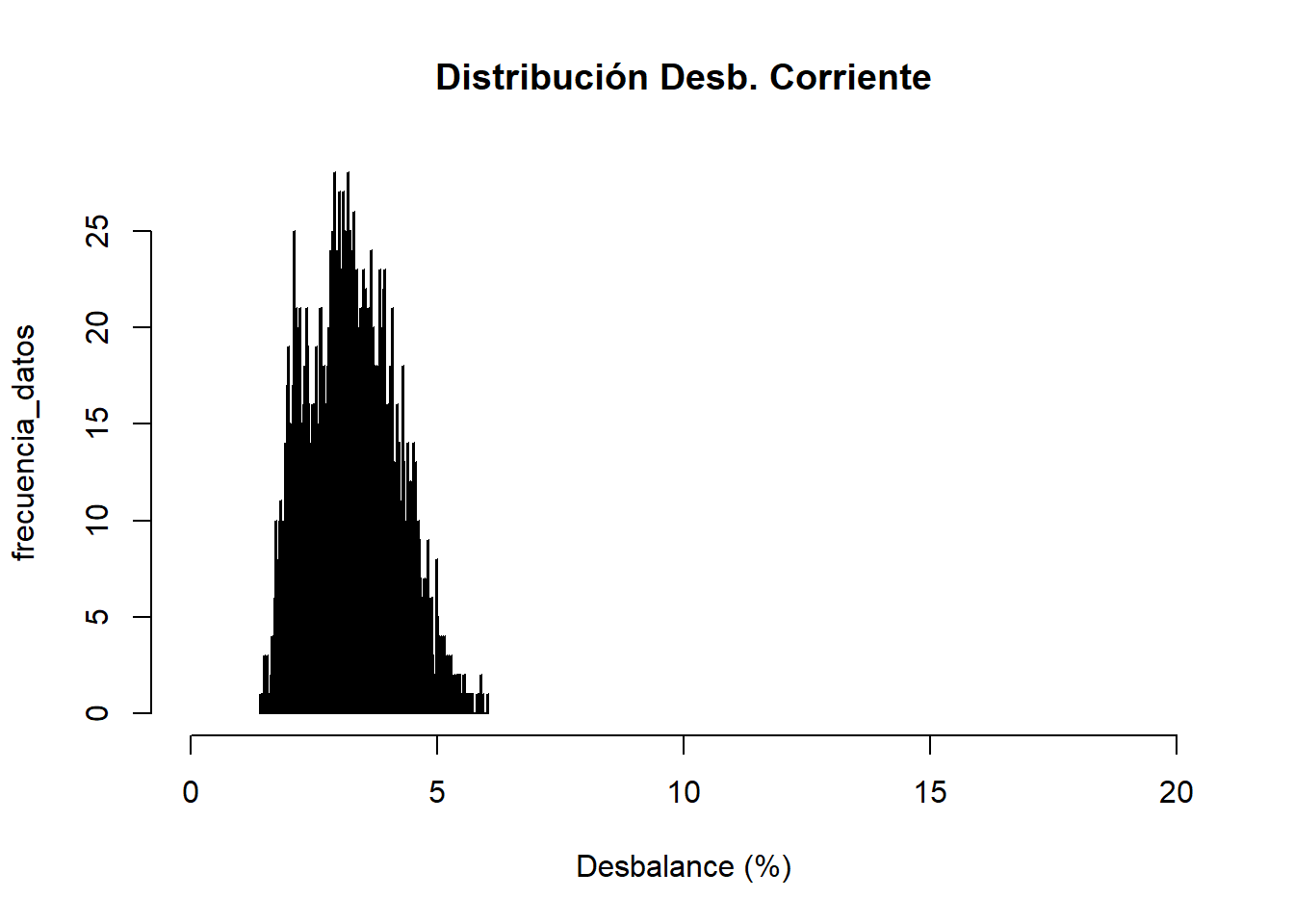

Sección: Desbalances

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.43 1.97 3.2 3.25 4.7 5.34 6.03

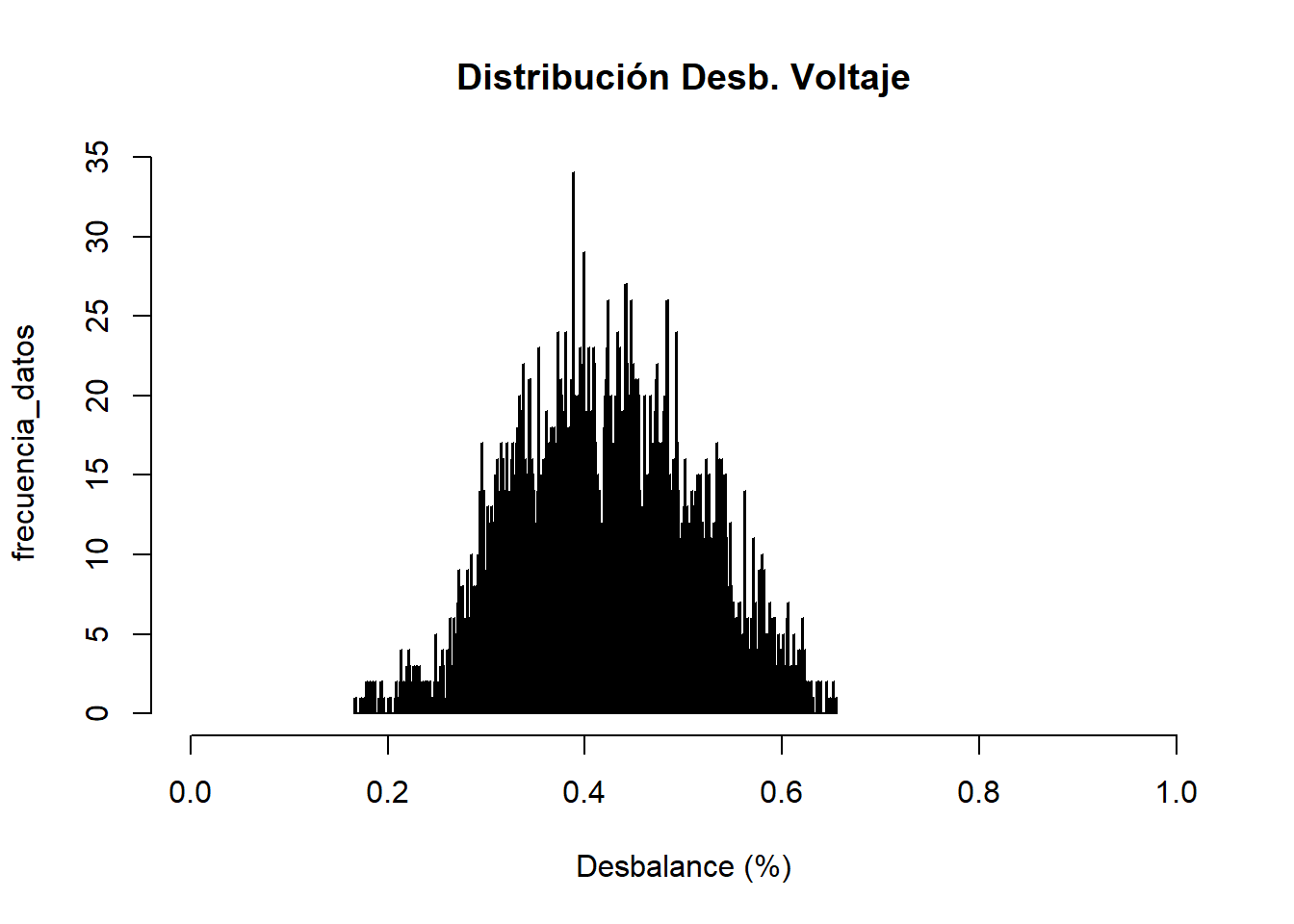

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.17 0.28 0.42 0.42 0.58 0.62 0.66

Sección: Frecuencia

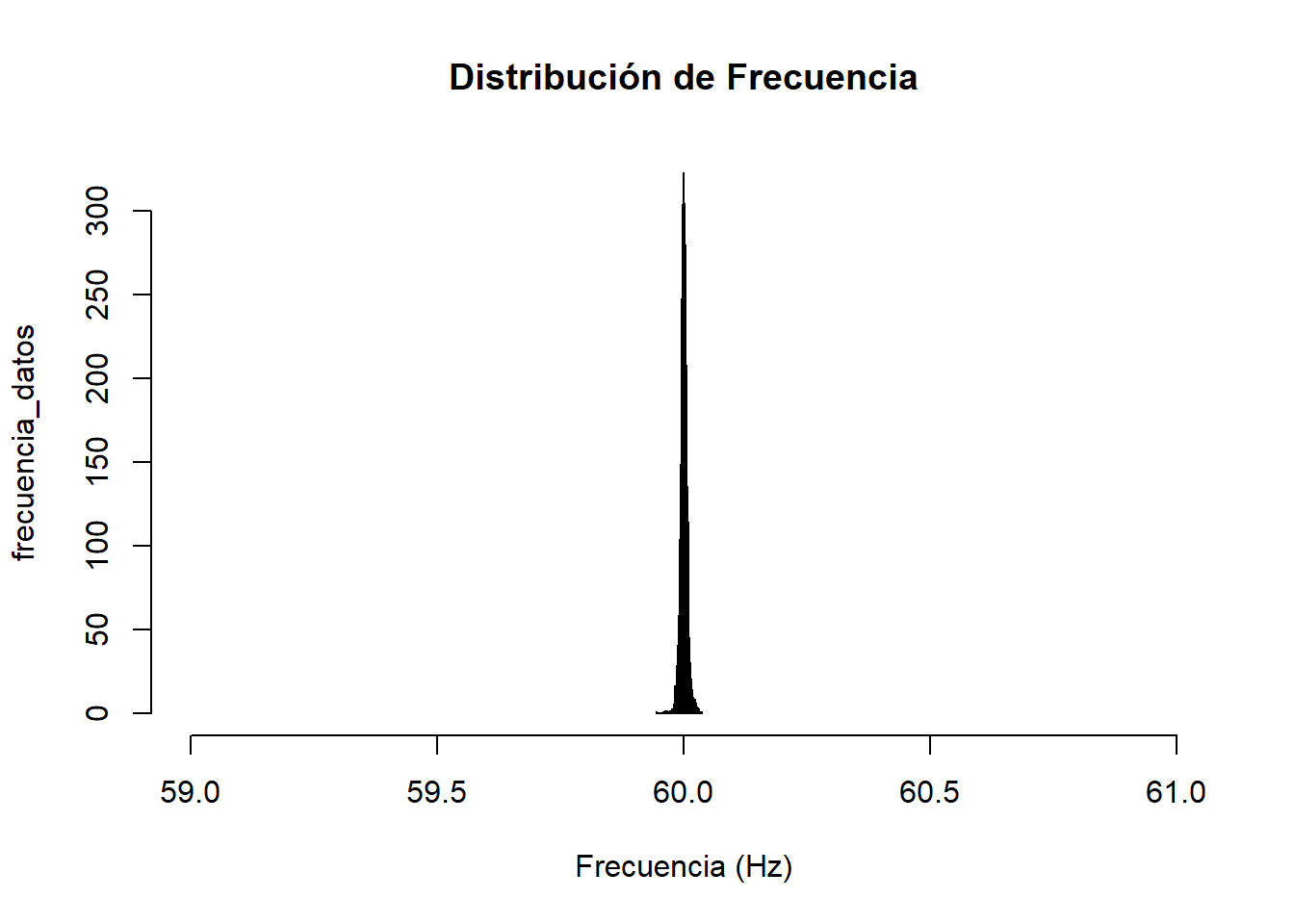

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60 60 60.01 60.02 60.04

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.14 0.17 0.38 11.61
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.08 0.1 0.12 0.2 0.37 2.55 5.48

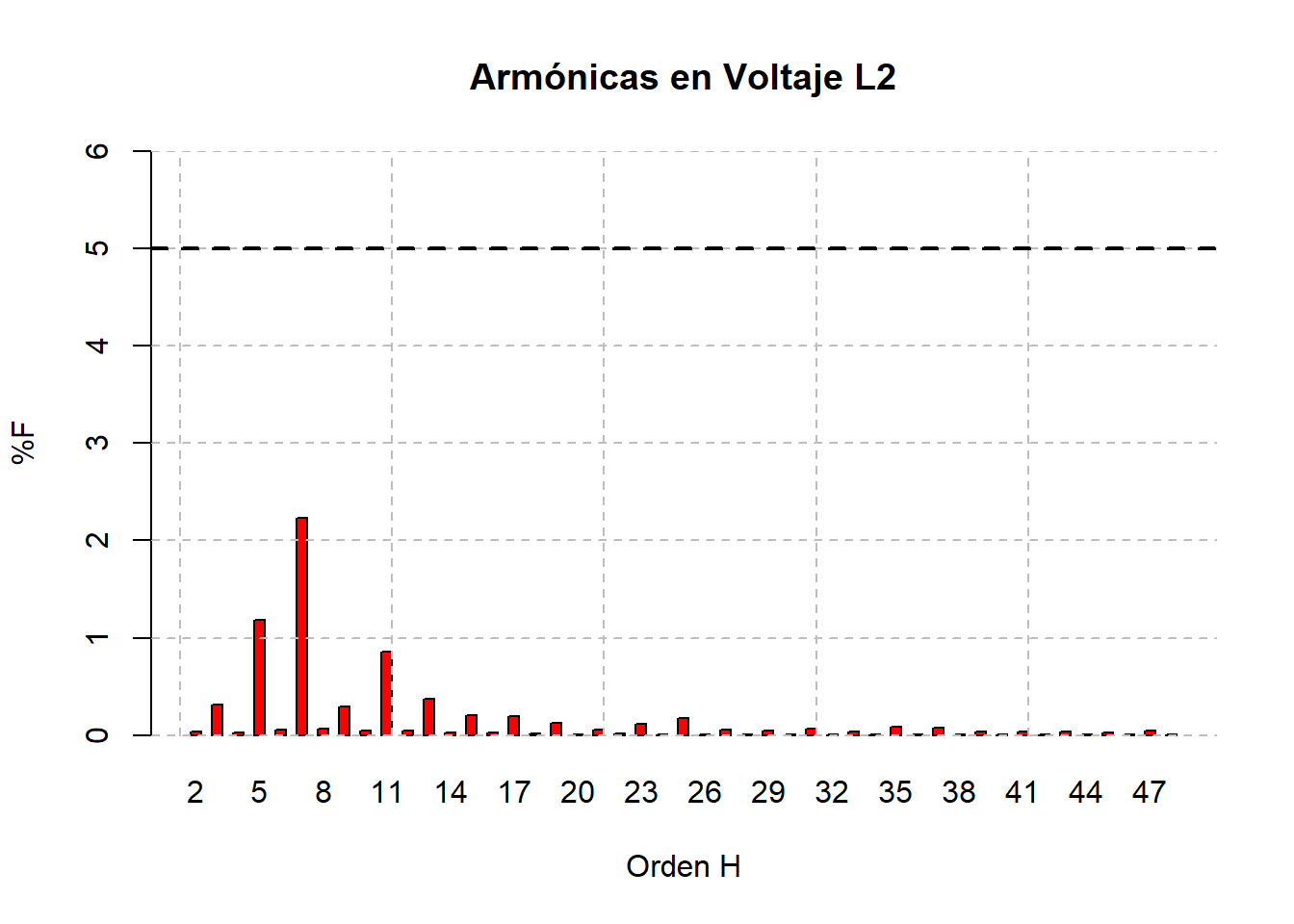

Sección: Armónicas en Voltaje

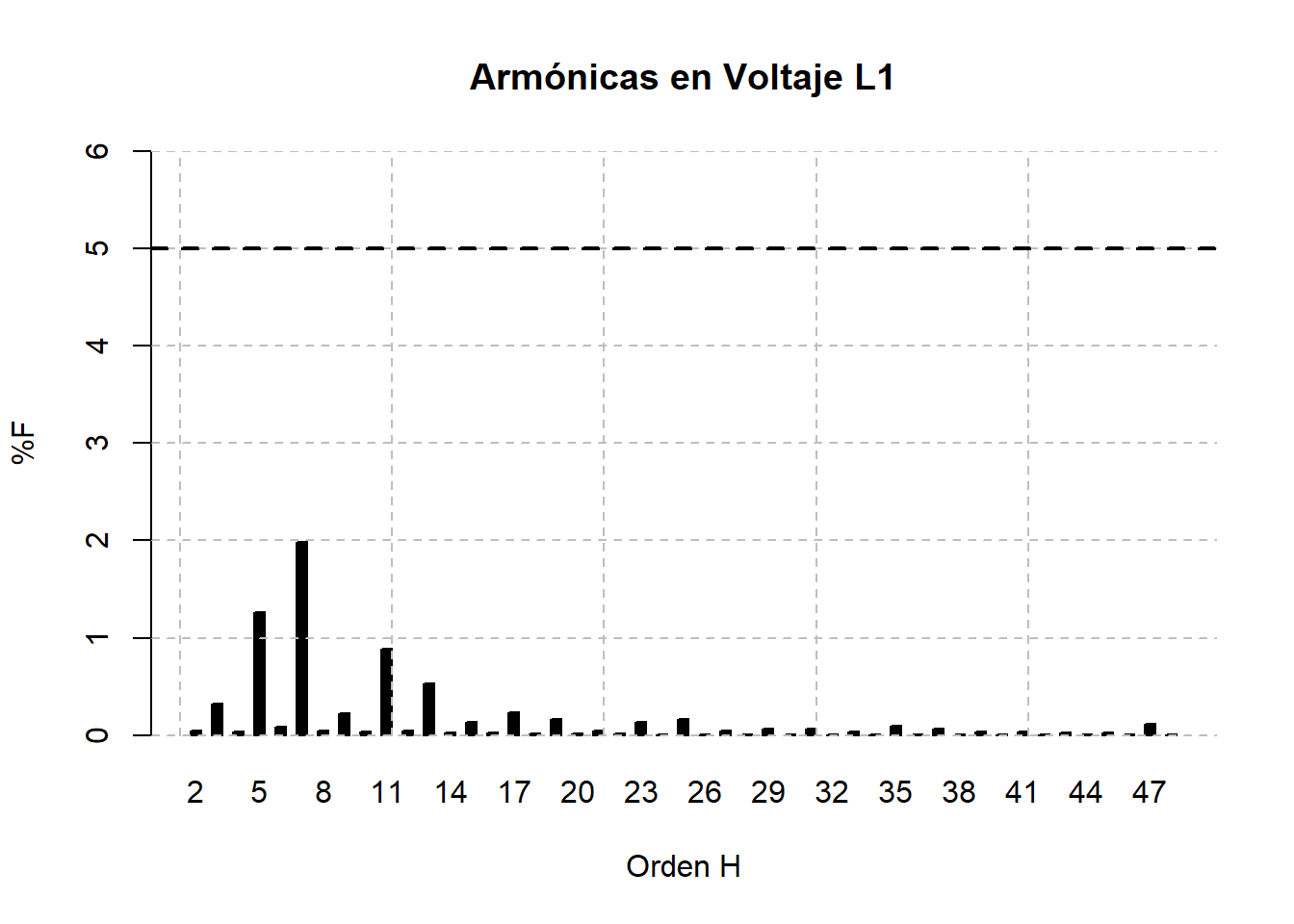

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.3 Min. :1.1
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :1.8 Median :2.0 Median :1.9
Mean :1.8 Mean :2.0 Mean :1.9
3rd Qu.:2.0 3rd Qu.:2.2 3rd Qu.:2.0
Max. :2.5 Max. :2.9 Max. :2.6

Sección: Armónicas en Corriente

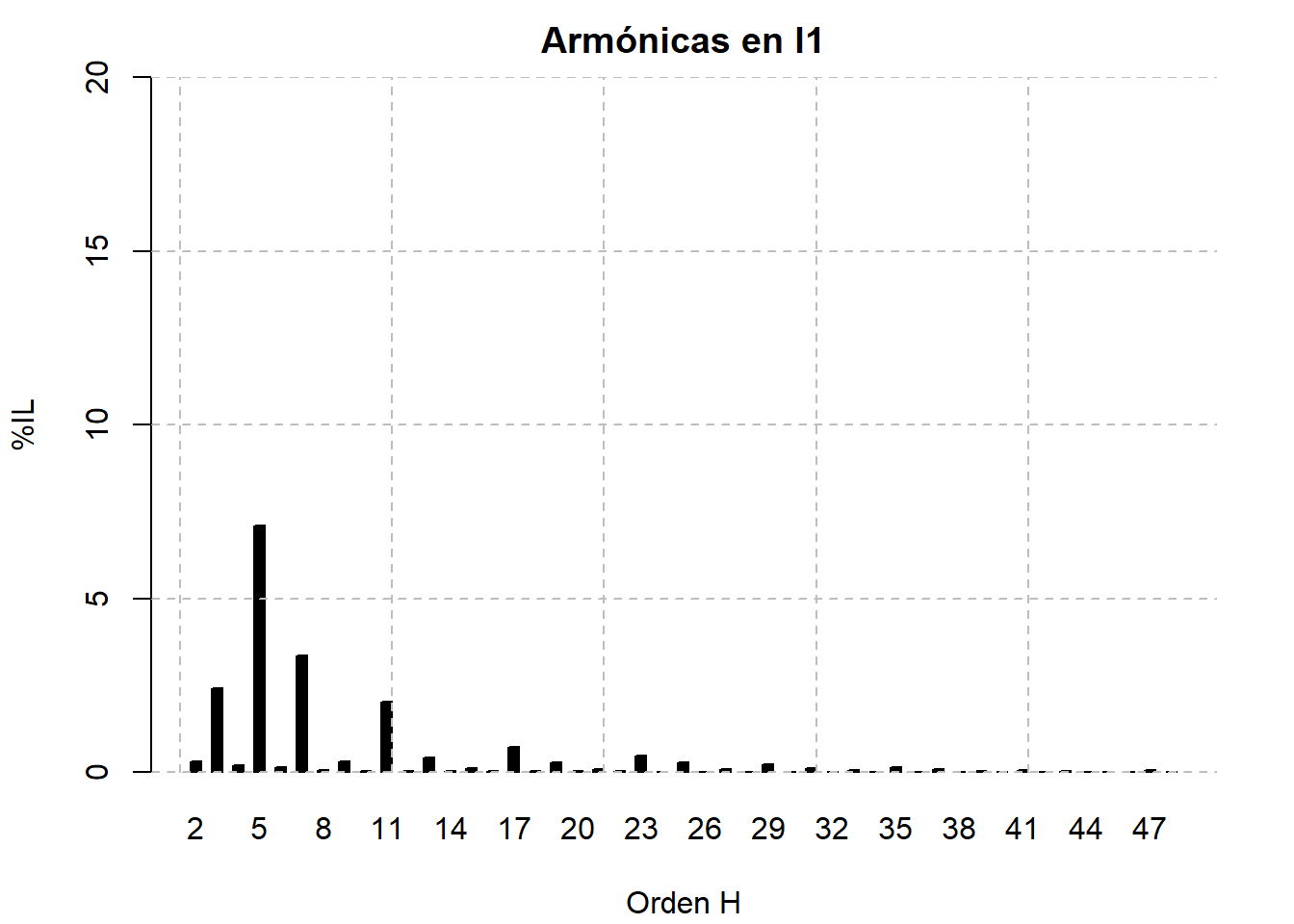

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.32
3 2.41
4 0.19
5 7.10
6 0.13
7 3.35
8 0.06
9 0.29
10 0.04
11 2.02
12 0.04
13 0.42
14 0.03
15 0.11
16 0.03
17 0.71
18 0.02
19 0.29
20 0.02
21 0.09
22 0.02
23 0.46
24 0.01
25 0.29
26 0.01
27 0.08
28 0.01
29 0.22
30 0.01
31 0.10
32 0.01
33 0.05
34 0.01
35 0.15
36 0.01
37 0.09
38 0.01
39 0.02
40 0.01
41 0.05
42 0.00
43 0.03
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.23

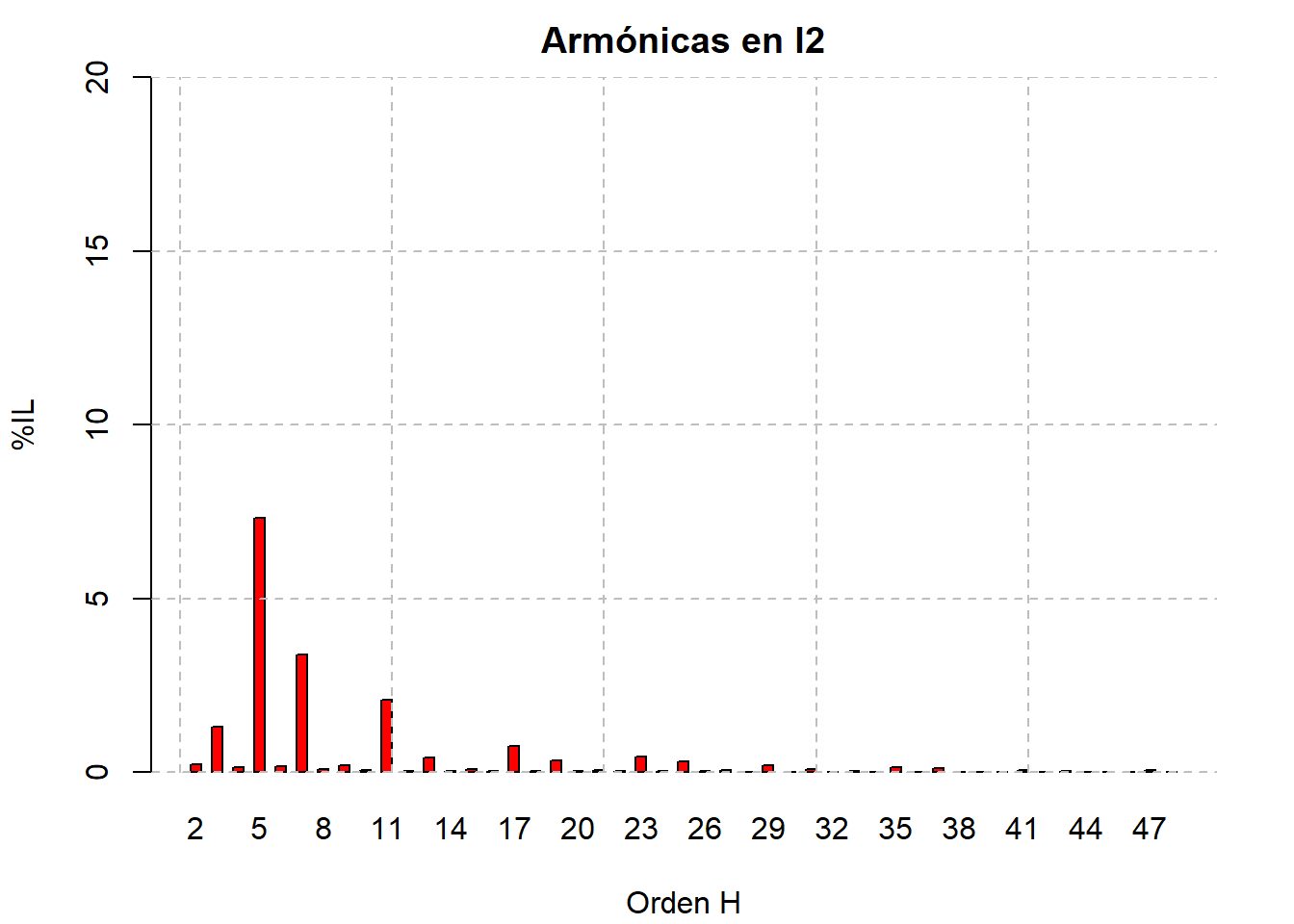

3 1.30
4 0.13
5 7.30
6 0.17
7 3.39
8 0.08
9 0.21
10 0.05
11 2.07
12 0.03
13 0.41
14 0.03
15 0.09
16 0.04
17 0.76
18 0.02
19 0.34
20 0.02
21 0.05
22 0.02
23 0.45
24 0.02
25 0.31
26 0.02
27 0.05
28 0.01
29 0.18
30 0.01
31 0.08
32 0.01
33 0.03
34 0.01
35 0.15
36 0.01
37 0.11
38 0.01
39 0.01
40 0.01
41 0.04
42 0.01
43 0.04
44 0.01
45 0.01
46 0.00
47 0.05
48 0.00
Orden_H/ Ármonicas Corriente L3 %IL

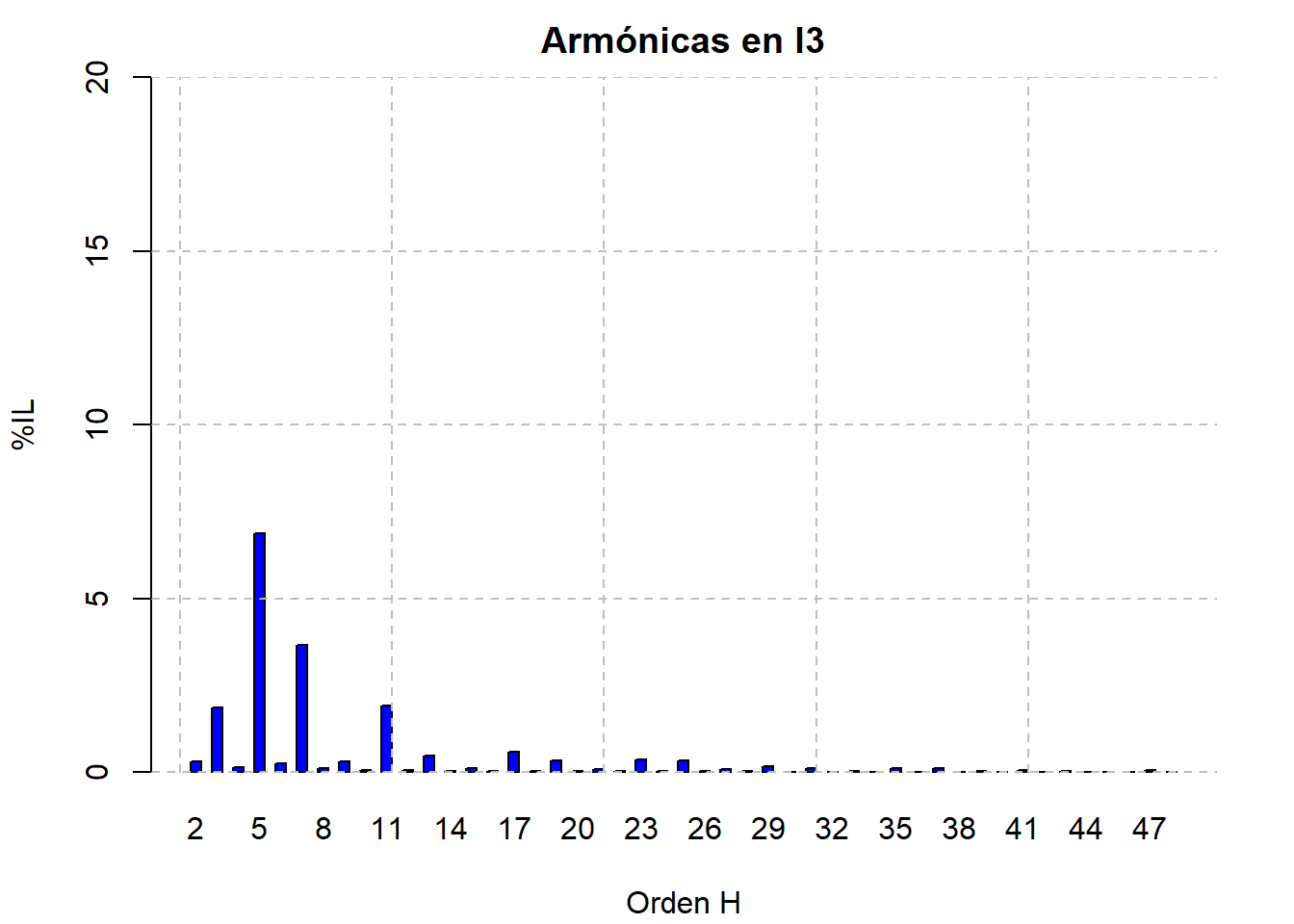

Current_H_L3
2 0.30
3 1.85
4 0.14
5 6.86
6 0.26
7 3.66
8 0.10
9 0.32
10 0.06
11 1.90
12 0.06
13 0.48
14 0.03
15 0.12
16 0.04
17 0.58
18 0.02
19 0.34
20 0.02
21 0.09
22 0.03
23 0.36
24 0.02
25 0.34
26 0.02
27 0.09
28 0.02
29 0.16
30 0.01
31 0.10
32 0.01
33 0.04
34 0.01
35 0.12
36 0.01
37 0.10
38 0.01
39 0.02
40 0.01
41 0.04
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

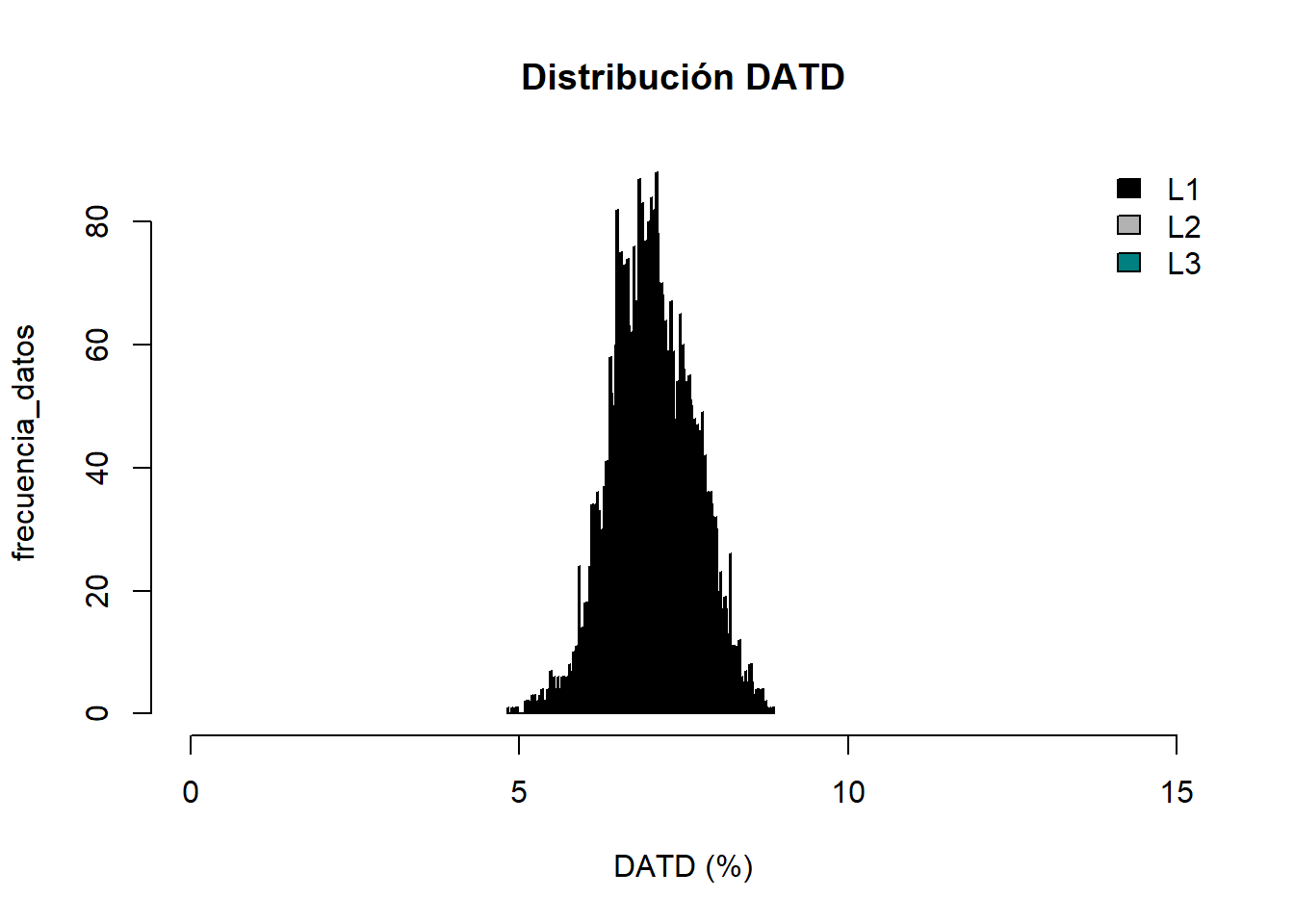

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
4.82 6.12 7.05 7.07 8.02 8.43 8.87
